Решил начать проект ещё одного советского грузовика .
За основу взял 3д модель кабины от Наиля .
И немного деталек из нета .

(https://cdna.artstation.com/p/assets/images/images/007/192/772/large/nail-khusnutdinov-al147-011-gaz-51a-central-page-3x.jpg?1504345504)

(https://live.staticflickr.com/65535/52898321854_99765d5a76_o.jpg) (https://flic.kr/p/2oArJ8Y)53А (https://flic.kr/p/2oArJ8Y)

(https://live.staticflickr.com/65535/52877929570_b89c671d3d_b.jpg) (https://flic.kr/p/2oyDddS)51 (https://flic.kr/p/2oyDddS)

(https://live.staticflickr.com/65535/52876968997_b006cea010_b.jpg) (https://flic.kr/p/2oyyhFg)53ап (https://flic.kr/p/2oyyhFg)

(https://live.staticflickr.com/65535/52877707334_f7a3b0522b_b.jpg) (https://flic.kr/p/2oyC5ad)кол (https://flic.kr/p/2oyC5ad)

(https://live.staticflickr.com/65535/52877998528_bfc95b32d8_c.jpg) (https://flic.kr/p/2oyDyHN)Сб (https://flic.kr/p/2oyDyHN)

Красиво. Случайно, не Серёга_6986 строил модели? https://vmasshtabe.ru/transport/trucks/karter-dvigatelya-gaz-51-gaz-52.html

Рама , блок и голова его .

Андрей!
А какой масштаб?
И почему не в V.I.P.?

Мой масштаб 24-й .
Не Вип , потому что это пока проект на стадии разработки и процесс похоже будет долгим .
Подготовка к печати деталей кабины у меня получается очень медленной .

(https://sun9-67.userapi.com/impg/T1NokpwxDF6Bg_CdXM-yr5Q1XBt6c-MTs7mAIw/kCekoaLp37M.jpg?size=946x536&quality=95&sign=6a86a1c8058ad1c904d856279b01dc37&type=album)
(https://sun9-53.userapi.com/impg/xwSgY94CwxP-_PKNgjFKteUnjNKrsMAKGVxsTQ/5aRPfzbYSRs.jpg?size=541x802&quality=95&sign=c9b38c1253247ada10c891c624d45c00&type=album)

Шикарный проект! Равно как и ЗиЛ-130. Кстати, ЗиЛ на какой сейчас стадии? Показал бы.

130-й пока на паузе с лета .
Сейчас сразу четыре легковушки на конверсии , а руками не всегда есть время поковыряться , по-этому и начал этот проект с Газоном .

Цитата: DronРешил начать проект ещё одного советского грузовика .

Мечта грузовик! :thumbsup:  Очень надеюсь что будет завершён. :yes:

Мечта грузовик! Да ещё и первый, на который я сел за руль.

Цитата: DimeДа ещё и первый, на который я сел за руль.

У меня первым был ГАЗ-52. Но и на ГАЗ-51 довелось один месяц поработать. Правда, я его больше чинил, чем ездил.  :D

Немного лирики в сторону технологии .
Метод изготовления стекол фар из гель лака  для ногтей стар , но вот попробовать никак не доводилось .
А тут у дочки увидел , взял попробовать . Нафиг теперь долгое литьё из разных капризных материалов .
Старую форму фг-105 от зила разрезал , капнул , высушил под лампой - всё . 3 минуты - стекла для 21-й готовы .

(https://sun9-14.userapi.com/impg/VlDFS_Sg1XzsB-Ay6486ML9-53IqevR_gupCuQ/b46dL4rsgpI.jpg?size=1616x788&quality=95&sign=835f29f230543ca3aa560714ad584e26&type=album)

Das ist fantastisch!  :)

Цитата: СерёгаDas ist fantastisch!  ICQ/ab

Я , я , натюрлих

Дорисовал движок


(https://sun9-39.userapi.com/impg/Dk71j8jqUnFhuAP-sdPLGQtpq1K81ZCJe9RfAQ/C-SUZubR8LU.jpg?size=984x757&quality=95&sign=0a3cc4a29f471150b28abcff4f1f9525&type=album)
(https://sun9-52.userapi.com/impg/oj_TILWMlJyDN48GK9EfzzboDbt_lT0bVVcFew/FcEXDkAMgz0.jpg?size=966x808&quality=95&sign=1e3de98ad2b0d6fb77c3cdc35eb0521c&type=album)
(https://sun9-36.userapi.com/impg/HsAnD9FsSQF6A7C8rkV2--M9MWnaq_PcbtSC4Q/lHmW6u37Wxk.jpg?size=1274x815&quality=95&sign=fd8c6a7d3a4ef3654c79818ab6f75be9&type=album)
(https://sun9-49.userapi.com/impg/KQT1PlaUZaY-8TmOf_2CQdJRszLCUBk0bpyNXw/Iu0_7Gf_LFQ.jpg?size=1268x790&quality=95&sign=3e16c881f6b74e9eae66173ec6177b2b&type=album)
(https://sun9-22.userapi.com/impg/l6yVvhHrHalilcIYZwKTKrAsj07HwBTh_5woxA/4EzEKYSEv8o.jpg?size=1241x795&quality=95&sign=731d014080ced0a3bb695e79d1d092c0&type=album)
(https://sun9-75.userapi.com/impg/_F2FRoVJYJnO1eIBprTTs5RrVL3JUS_lPUPADg/8NMZTuHCAmI.jpg?size=1004x783&quality=95&sign=bf7b34b34b4418fc9324633baba4ccf0&type=album)
(https://sun9-36.userapi.com/impg/yvTSBfMEaAb9MJvJnAp6DXsmA4Oxon4OHc6XyQ/ubR7AXwI0HE.jpg?size=1541x811&quality=95&sign=e53d6cb2577355a20be8c47450367058&type=album)

Проба печати

(https://sun9-10.userapi.com/impg/VseN5bHwyTjibMsi69gAaAd1Tv69Yl5rx9_7pQ/wF-P5CnhWtY.jpg?size=1902x1653&quality=95&sign=26e020ee5ac6afa681ef2afaf49bd0ec&type=album)
(https://sun9-57.userapi.com/impg/xZSVnu0J-_TFf-WFidfxF1ejEhyHizoidkv3EQ/F8IyDPUNUM4.jpg?size=1687x1564&quality=95&sign=6910043c02f6b958e4922384252f2b3d&type=album)
(https://sun9-40.userapi.com/impg/01iLgyNAnDcSIQ8J7nfedFPQQlbzCMFScovKkQ/CIdQb0eh2dg.jpg?size=1651x1527&quality=95&sign=c29b28f2bff97d787461a8c45f284f73&type=album)

@Dron,  :thumbsup:  :thumbsup:  :thumbsup:

Весьма! Весьма!
А крышка капота в задней части не шире самого капота? Или это оптический обман?

Нет не обман зрения . Капот печатал два раза и оба раза получался шире . Пока не придумал , что с этим делать и как исправить ...

Я  в 3D печати профан,но может нужно больше поддержек в задней части капота? Чтоб края не разъезжались.  :-X  :dont_knov:

После первой печати так же думал , натыкал поддержек - результат тот же .

Красота! А почему в дверях не сделал углубление под ручку?

Цитата: DronКапот печатал два раза и оба раза получался шире . Пока не придумал , что с этим делать и как исправить ...

А какие симптомы? Он весь больше по размеру или только сзади? На фотографии он другого цвета. Это другая смола? Возможно, у твоих смол разный коэффициент усадки. Из бежевой смолы детали в допуске?

Что за углубление ?
Смола одинаковая , просто разных цветов . Капот разъезжался только сзади . Возможно две причины - надо менять пленку (подрастянулась) , поэтому расположил в 3-й раз капот поперек стола и неравномерная дозасветка  лицевой и внутренней стороны . Кроме доп поддержек воткнул брус , сейчас дожаривается на солнышке , потом его срежу .

(https://sun9-9.userapi.com/impg/pChi3UVBVxnXJ7EK5fAd1eHYFDkZaSYvJJDwGw/TcIcy64tSEY.jpg?size=2560x1440&quality=95&sign=8289b1fee1e907687d260954981e6318&type=album)

Цитата: DronЧто за углубление ?

Для правильного позиционирования дверной ручки. Я выше написал.

Цитата: PETERSONуглубление под ручку

И личинки замка заодно.

А , понял , ну я не думаю , что у меня будут проблемы с правильным расположением ручек , а по личинкам ещё надо разобраться - были ли они и сколько на раннем 51А и какой формы ...

(https://sun9-39.userapi.com/impg/tyTGy-22h_KOJI3ufp1nNMuM61VoP7anA1BxLw/__QEOWX5OuQ.jpg?size=1089x790&quality=95&sign=06ec1f11655aa5f3cbda024f586fb7b5&type=album)

Моделисты-перфекционисты - Приветствуют тебя!

Цитата: СерёгаМоделисты-перфекционисты - Приветствуют тебя!

Тогда уж надо полную фразу:
Идущие на смерть, приветствуют тебя, Цезарь!
 :D  :D  :D

Ну мне казалось, что большинство поймёт.  :)

Правильно, Серёга. Я себя с гладиатором точно не ассоциирую.

Ещё про стекла -
переделал 3д ФГ-105 от 130-го  в ФГ-2 для 51-го (немного отличался рисунок) и для удобства сразу напечатал форму под силикон . Теперь совсем всё просто

(https://sun9-66.userapi.com/impg/PndQBFuRuntabalYDBG-KrgnrNUmOjDnrkcVxg/360y6WkJX-k.jpg?size=1564x1731&quality=95&sign=d0176e7a8397e340ce0829b2726f5ffd&type=album)
(https://sun9-75.userapi.com/impg/luszQJE7PyzzsUXU_Ma8-hceknGJRrGAuMYtuQ/3dQvb6PNhL8.jpg?size=1409x794&quality=95&sign=d1fa3bce8bd9d826959adae48fb240db&type=album)

А можно поподробнее технологию? Что-то я не до конца понял.

А что не понятно ?
Финишный прозрачный гель-лак для ногтей без липкого слоя по капле на силиконовую форму и засветка под той же лампой , что и смола для печати .

То есть, капля лака не растекается по краям полусферической поверхности, образуя наплывы или утолщения?
Я правильно понял, что зелёная форма на первой фотографии и белая на последней - это одна и та же силиконовая форма?

Всё верно , форма силиконовая одна и та-же , просто под светом лампы так выглядит на 2-м фото .
Капля гель-лака не растекается , до краев я ей зубочисткой ещё помогаю . Можно и больше налить , но тогда стекло получается толстым и края менее аккуратными . Процесс быстрый и достаточно 2-х , 3-х раз что-бы определиться с оптимальным количеством лака .
Те более можно обойтись без 3д модели и 3д печати - в китах , да и в той же ашетовской журналке достаточно достойной оптики , с которой можно снять силиконовую форму и наделать копий .

Спасибо за способ! Надо будет попробовать.  :ok:

Цитата: DronКапля гель-лака не растекается , до краев я ей зубочисткой ещё помогаю

Андрей, а  если этим лаком "залить" эмблему Питербилт или Форд, то будет полусферический эффект, правильно понимаю?.. И лак какой то определённой марки нужен, и как долго он сохнет?

Присоединяюсь к вопросу Саши.
И ещё интересно, как получился второй капот. Теперь он не шире кабины?

Гель-лаков куча разных фирм , но суть у всех одна . Сушится обычно под уф или лед лампой . Желательно лак финишный без липкого слоя , он густой (не растекается и дает полусферический эффект) и после высыхания достаточно твердый . Именно мне достался лак TNL Top Gel Polish , на этикетке сзади - закрепитель для гель-лака без липкого слоя , полимеризуется в LED-лампе 30-60 сек. , в УФ-лампе - 2 мин.

Капот распечатался в допуске , долго сушился , но после того как я убрал перемычку все-равно немного разъехался . Я пока забил на него , сточу края немного , но по хорошему надо менять форму модели - делать по типу зиловского бортик и нормальный внутренний поперечный усилитель .

Давай я тебе капот на своём принтере напечатаю. У меня вроде стабильно по размерам.

Цитата: Dronполимеризуется в LED-лампе 30-60 сек. , в УФ-лампе - 2 мин.

Понял, спасибо! А без какой либо лампы вобще когда-нибудь заполимеризутся?..  :pardon:

Цитата: RUNNERА без какой либо лампы вобще когда-нибудь заполимеризутся?.

На солнышке,под УФ-лучами.

Михаил , спасибо за предложение , но у меня то-же печатает в размер , просто из-за формы капота он потом норовит распрямится .
RUNNER , можно конечно и на солнышке , но диодная мини лампа или фонарик копеешные .

(https://sun9-77.userapi.com/impg/BekiMjgCKZL1Cb3LLQPN3nnEChnsAmp-aK4eyw/n397gvasJAQ.jpg?size=1389x779&quality=95&sign=727ffb23cd61ede60e8175a2f5c148a4&type=album)

Цитата: Dronиз-за формы капота он потом норовит распрямится

Тогда попробуй другие смолы. Мне тоже встречались две смолы, из которых получались детали, стремящиеся куда-то выгнуться. Сейчас печатаю из смолы, которая даёт минимальные внутренние напряжения и довольно высокую стабильность геометрии, о чём я написал выше.

Цитата: PETERSONУ меня вроде стабильно по размерам.

Михаил , а какой смолой ты печатаешь ?

@Dron, Phrozen Aqua Grey 8K
(https://i.postimg.cc/YSZR9Qsn/Aqua-Gray8-K-1400x1600-4-3000x.jpg) (https://postimg.cc/WDmgYqjg)

МТЗ-82 почти собрался , колеса жду ...


(https://sun9-56.userapi.com/impg/V5gr9EAjs-jgE_L0giAEAlyvrNyp2YrzxK5Oyw/_Gq47j-WjOA.jpg?size=2560x1618&quality=95&sign=900181ef3d9edc2f7aca51b244e15927&type=album)
(https://sun9-62.userapi.com/impg/Vk1lzZRzqy0yjnVkccPxAvnb7DTsgosxoMhm5Q/4p4DIf_sMGc.jpg?size=2560x1707&quality=95&sign=3d9eb876b3f5a5c1db842d004b5c8ed3&type=album)
(https://sun9-6.userapi.com/impg/sAQhQRALdz_R3buMXfSSdbk1zCv3JJkDa1xR7w/xTN9pzEq1eQ.jpg?size=2376x1836&quality=95&sign=2a648d5e3592b5c6130f54cbeb8c782e&type=album)
(https://sun9-78.userapi.com/impg/Mg4u05_e-BY7noeCs9N5FELV8rOIg5Bx3sIGGg/y-dQeMp8d0k.jpg?size=2549x1836&quality=95&sign=a954cfed40a018d8a56a3088ac400fb0&type=album)

Ну вот, строил ГАЗ, а собрался МТЗ.  :D
Как настоящий  :bravo:

Цитата: DronМТЗ-82 почти собрался

:thumbsup:  :thumbsup:  :thumbsup:
А в каком масштабе?

Цитата: PETERSONНу вот, строил ГАЗ, а собрался МТЗ.

Ну в 51-ом мне приходится самому и 3д детальки моделить , а тут практически готовая 3д модель МТЗ , печатай - да строй и руки уже соскучились .
Ну и перешел из чужой темы в свою .
Масштаб 24-й
Выбираю шину между Алтай и Бел

Цитата: Dronа тут практически готовая 3д модель МТЗ , печатай - да строй

А где "тут"? Её можно свободно купить?

Я же давал ссылку в теме торговли - https://vk.com/market-188434342?section=album_2

Видимо, я пропустил. Спасибо! :thumbsup:

Всё, нашёл.

Цитата: DronМасштаб 24-й , исходную 3д модель после апгрейда купил тут - https://vk.com/market-188434342?section=album_2
Собирался собрать как модель выходного дня  , но покрутив детальки в 3д понял , что без переделок я это печатать не хочу . Поменял капот , полураму , фары , подфарники , зеркала , подножку , обрезал крылья . Колеса будут другие .

Тогда поспрашиваю здесь.
1. Что значит "купил после апгрейда"?
2. Что значит "поменял капот, полураму..."?

Модель достаточно старая , изначально была с большой кабиной и только МТЗ-80 , мысли бродили давно . Позже появилась малая кабина и последнее обновление - достойный двигатель (с вариантом Л) и вариант МТЗ-82 (82Л). Тут я и не устоял - купил .

В модели капот прямоугольный , в реале - на конус  + неправильные выштамповки и лючок , решетка толстовата . Переделал капот - пришлось переделать и полураму .

Ясно. Спасибо. А почему колёса будут другие? Чем не устроили те, что идут в купленной модели?

На самом деле в модели не плохие колеса , но я отношусь к тем , кто считает - 50% внешности ТС - это колеса (в любом масштабе) , а у МТЗ , где заднее колесо больше кабины - тем более .
Ещё передний диск хотелось разборный .
Задняя шина в модели выглядит низкопрофильной , если масштабировать по наружнему диаметру от реального и шину и диск - то получается как на фото1 .
Ну и боковой рисунок - на дорожном переднем варианте и заднем есть только с одной стороны , на зубастом  переде нет совсем . Для 35-го и меньше наверно сойдёт , но на 24-ом ...
Смотри сам разницу - фото 2 и 3 .

(https://sun9-4.userapi.com/impg/U6V19mA-4jffxuzUT_GdWW-nYVuhSztmjXArgA/79P884JOfR8.jpg?size=979x827&quality=95&sign=21d94401065985aa146c389562fea77f&type=album)
(https://sun9-37.userapi.com/impg/bZ_ymXTqEUFHT3nmnPJvGxLb9p6q5bN0CkR81Q/c4OOwXzivCk.jpg?size=1246x784&quality=95&sign=db61a8577948a3770904cfb4d85a8d31&type=album)
(https://sun9-9.userapi.com/impg/X4ZxHKhmxfmgdkmxAUdB7e-OWaYTy_ysmsgiOA/ujdbStqqlKI.jpg?size=1264x818&quality=95&sign=74a00a655924678255828cf2d1abb1a7&type=album)

Андрей, ну а собственно ГАЗ-51 то на какой стадии находится?..  ;)

Добью МТЗ (колеса остались) и перейду к 51-му .
По 51-му - куча напечатанных деталек и куча мыслей . Капот полностью переделал , но ещё не печатал . Зато с дуру на пробу напечатал пол рамы , без особой надежды на успех , а эта сволочь получилась . И глядя на неё - понимаю , что такую красоту я в латуни вручную не повторю . Вот теперь думаю - или 3д рамы дорабатывать или попробовать повторить в латуни ...

(https://sun9-44.userapi.com/impg/SXqSE0JmNnKWC-lae3GsIVNCLYv65qRpErsz7A/olSF4BEcvn0.jpg?size=2560x1479&quality=95&sign=c5a18db8e4fa16a68e3f31846a5d0df6&type=album)

(https://sun9-74.userapi.com/impg/DZOzvUsQz71dOEPRZS9M7FPHvM_KB42Loj07KA/IshGZ_B1pEc.jpg?size=2267x1836&quality=95&sign=e83986da8c207da01b534a8b807bee0b&type=album)
(https://sun9-79.userapi.com/impg/PBJRl-f4Xh9uOiqYlSIANVQLxKmVDcqMEB4yQg/eh4PvqQqM1g.jpg?size=2371x1614&quality=95&sign=33cb12fdfda973e20c6ddd5ea0b73fc1&type=album)

Цитата: DronВот теперь думаю - или 3д рамы дорабатывать или попробовать повторить в латуни ...

Я конечно не латунных дел мастер, но подозреваю, что повторить это в латуни нифига у тебя не выйдет...  :jokingly:
А колёса на МТЗ классные!  :thumbsup:

Колёса и правда шикарные. А чего без нагрузки?
А раму такую лучше печатную оставлять. Усилить её маленько с помощью толщины, и будет супер.

Цитата: PETERSONА чего без нагрузки?

Да не люблю я статичные колеса и нагруженные шины просят сразу подставку , а если её делать , то можно сточить наждачкой , зарыть в землю , песок или траву ...
Да ещё есть мысли попробовать печать резиноподобной смолой .

Цитата: DronДа не люблю я статичные колеса и нагруженные шины

Вопрос снят. Я раньше тоже упарывался, чтобы колёса вращались, и чтобы с минимальным люфтом. Сейчас взгляд на колёса стендовых моделей изменился.

Почти

(https://sun9-47.userapi.com/impg/Qq-R43pLNu7JNrPXEffhAj9C83yVA-k8n4ZQAQ/iPH1YYZ_NTE.jpg?size=1728x972&quality=95&sign=477a3cfa9487a541b2ca2d9f2987390d&type=album)
(https://sun9-52.userapi.com/impg/0uOoLpV8nykhsXjh9hTIGKXQSAJgmu1fRxrWvg/8TCasjBApO0.jpg?size=2560x2345&quality=95&sign=1fcedda72cbb7bd9f41b0f0c0edaa280&type=album)
(https://sun9-14.userapi.com/impg/Yxcxo9iG02a08x7-VPoZB7rrUNXCk3dbPSwxlQ/tnXZ3DYBP6M.jpg?size=1857x2160&quality=95&sign=f14eedc4ceb094ec3b7ee331339f313a&type=album)
(https://sun9-46.userapi.com/impg/UCMediRBEYh-Cr_XAr62DRnv1CdUR3i1v2CsBA/QVzMnUA9VH4.jpg?size=2560x2239&quality=95&sign=153e4a38fa37c4a3a40b156fbbfe2600&type=album)
(https://sun9-43.userapi.com/impg/rXjNyVbC38uFNAAumDgeqQLCCRilUV0T_PM18g/d1ZHz0dRTG0.jpg?size=2560x2543&quality=95&sign=01e8fd6bc3e93165ef99611e0be6fe33&type=album)

В Третьяковку! Тока я бы тени в углублениях подчеркнул сперва.
Забавная "травка".

:thumbsup:  :thumbsup:  :thumbsup:

Классная работа! Жаль, радиатора нету.
https://tractor-mtz80-mtz82.ru/sistema-oxlazhdeniya/sistema-oxlazhdeniya-dizelya-traktorov-mtz-80-i-mtz-82.html

Цитата: PETERSONЖаль, радиатора нету.

Всё есть . Я написал *почти* - капот не клеил - не знаю как быть с рулевой (перед весь рабочий) , только после рулевой  ставится радиатор .

Цитата: DronЯ написал *почти*

Ой, и правда. Пришлось приглядеться, чтобы увидеть это слово в твоём посте. Оно напрочь потерялось на фоне картинки с надписью ГОТОВ! ПАСКУДА ЧЁРТОВА

Дааа, хорооошь!!.  :thumbsup:  И правда как настоящий! Согласен с Серёгой, оттонировать бы рельеф маленько. И, если не ошибаюсь, у него на боковинах капота какие то логотипы вроде должны быть... Да и вобще, маленьких декалек и техтабличек бы ему добавить для пущего реализЬма..  ;)

Спасибо ребят всем за поддержку .
Про тонировку думаю ...
На таком капоте ничего не было . Техтаблички на двигатель - надо в закромах поискать . В салоне есть и таблички и приборы и куча доп. рычагов  , но их не видно ... вернее я вижу , но сфотографировать толком не могу .
Вообще-то даже не знаю каких мелких деталек ему не хватает ... если только такой -

(https://st31.stpulscen.ru/images/product/306/531/728_original.jpg)

Немного двигаюсь с 51-м , передние рессоры , подушки , амортизатор . Пробовал усилить раму - перестарался , не понравилось . Есть мысли усилить только вертикальную полку рамы , добавить крепеж и напечатать в сборе с рессорами , балкой и амортизаторами .


(https://sun9-68.userapi.com/impg/6wZXBH6z86PRJ0wD7fGo3mnr8hA0Ij-hMefb9A/3GPGeSKsvak.jpg?size=1521x730&quality=95&sign=2bcf7092c72e6581462cc7eccf899860&type=album)

Цитата: DronНемного двигаюсь с 51-м , передние рессоры , подушки , амортизатор .

:thumbsup: Шикарно выглядит.

@Dron, Андрей, чисто для себя делаешь, или это коммерческий проект?..

RUNNER , все модели , что я делаю , - для себя , без оглядки на какую-то коммерцию . Но , если кто-то имеет желание , всегда может обратиться ко мне за помощью в 3д печати .

(https://sun9-27.userapi.com/impg/0bOFkGa4TQ3FBOmm9yUeQEu4uVEekFIgwxMXng/vUZXttNYpfI.jpg?size=852x393&quality=95&sign=932483cdd177435cdbe72f201b3b35db&type=album)

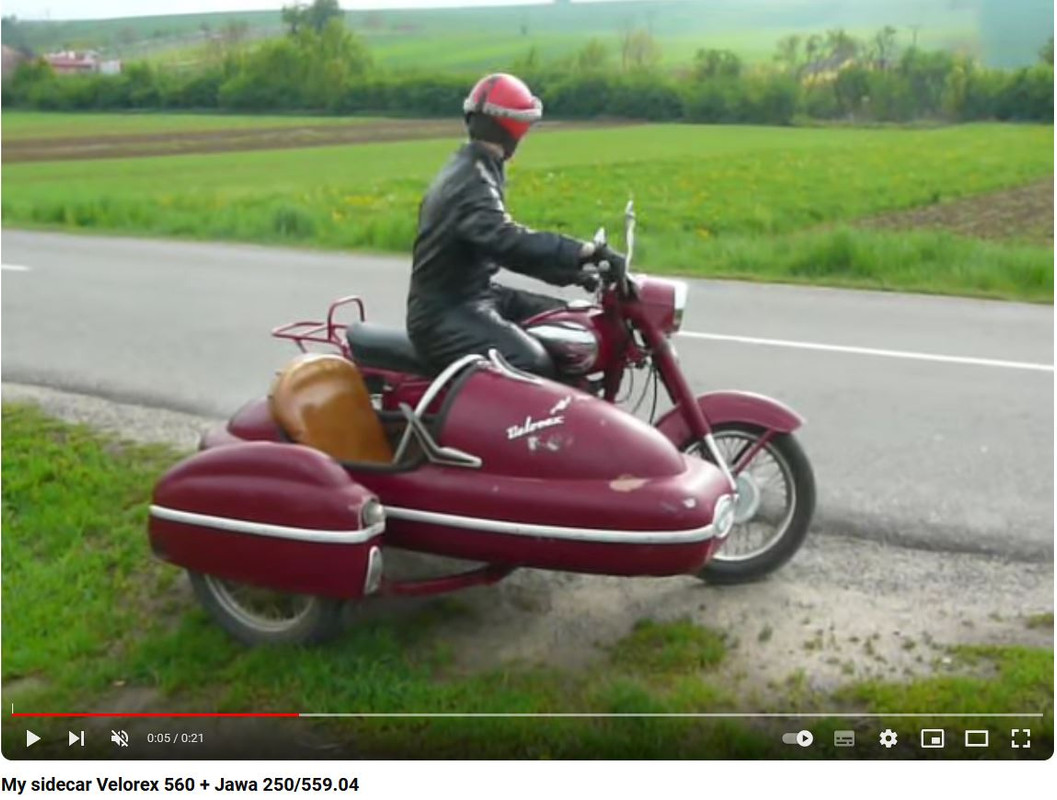

Андрей, скажи , пожалуйста, Велорекс в каком масштабе?

КДмитрий , все мои модели в 24-м (25) масштабе .

@Dron, Так и сама Ява имеется, надо полагать?..  ;)

RUNNER , в дайкасте есть несколько моделей Явы , к которой можно прицепить этот Велорекс . Я планировал к такой -

(https://m.media-amazon.com/images/I/911MekYzxhL._AC_SL1500_.jpg)

А я уж думал, что ты и Яву вырастил!..  :D

Можно заморочиться и с печатью Явы , но пока у меня нет такого желания .

(https://live.staticflickr.com/65535/53518610815_ad46cc5226_k.jpg) (https://flic.kr/p/2pxfSre)jawa3.28 (https://flic.kr/p/2pxfSre)

Цитата: DronМожно заморочиться и с печатью Явы

Только не это уродство, что на рендере.

Что не нравится в этой Яве ?

Цитата: DronЧто не нравится в этой Яве ?

Тоже возник аналогичный вопрос.

Я не спец по Явам, поэтому она и показалась мне уродской. Особенно, глядя на огромное переднее крыло и сравнивая с Явой из поста 79. Потом разглядел, что это разные модели. Сейчас загуглил, а она и вправду далеко не красавица. Хотя, даже несмотря на это, в матмодели можно увидеть кучу несоответствий, начиная от короткой хромированной части штоков передней вилки и заканчивая маленьким и узеньким передним тормозным барабаном. Кстати, если уж брать закапотированную версию, то надо и передний обтекатель добавить, как на нижней фотке.
(https://i.postimg.cc/bwYqd1xs/Jawa-250-typ-353.jpg) (https://postimages.org/)

Михаил , считать эту модель Явы плохой или хорошей думаю дело вкуса каждого . Эту 3д модель привел просто как пример , из-за того , что она самая точная из встреченных мне в нете . Это самая первая версия серии 250/353 с глубоким крылом и маленькими тормозами . Про передние штоки ты не прав , на твоих фото Явы на подножках , по сути с максимальным вылетом , под нагрузкой на 3д - самое то .
Все допы для Явы (зимние щитки , лобовое стекло , задний прицеп) , кроме бокового Велорекса , я считаю лишними , но это опять - дело вкуса . Щитки можно просто убрать . Кстати их можно было купить по отдельности , а не обязательно комплектом .

Цитата: DronПро передние штоки ты не прав , на твоих фото Явы на подножках , по сути с максимальным вылетом , под нагрузкой на 3д - самое то .

Вот, верхние трубы почти вровень с крылом. Мотоцикл стоит не на подножке.


А вот тут ещё и мотоциклист сидит. Тем не менее, труба всего-навсего чуть-чуть опустилась ниже крыла.

А так всё красиво начиналось - ГАЗ-51А...
  :D  :D  :D  :D

Михаил , наш спор не о чем . Я не собираюсь делать эту Яву . Я не сильно разбираюсь в их отличиях по годам выпуска , просто доверяю чеху , который делает эту 3д по реальному образцу . На фото то-же не ранняя Ява , но стаканы ниже крыла . Что были отличию по стойкам - это ты же не будешь отрицать ?
По 51-му двигаюсь потихоньку . Подготовил к печати переднюю половину рамы - добавил крепеж , увеличил толщину вертикальных полок в 2.5 раза . Начал задние рессоры .

(https://jawarussia.ru/upload/image/210813/jawa350_velorex/IMG_5675.jpg)
(https://sun9-65.userapi.com/impg/_nh-UbDvN5qCmgWbnAwN18qb4jdX-0IWhs2q_w/MzB19joHTFo.jpg?size=1577x688&quality=95&sign=575cf46520403a77a55fc82481b9d36b&type=album)

Красота! Чтоб я так строил!
У меня пока даже чужое редактировать с большим скрипом идёт.  :sorry:

@Dron, Да, рама крутейшая!  :thumbsup:  ..а я вот стесняюсь спросить.. а нет ли в проекте демо-версии, без подробно-детальных наворотов, например в стиле Италери или Ревелл?..  :[  Ну, в целях экономии средств потенциальных покупателей..  ;)

Спасибо .
Ни фига не понял про экономию . Напечатать , что подробную модель , что упрощенную - никакой разницы .

Цитата: DronЧто были отличию по стойкам - это ты же не будешь отрицать ?

Убедил. В таком случае, возможно, и тормозной барабан мог быть таким же маленьким и узеньким, как на рендерах чеха. Не буду спорить.

Цитата: DronПодготовил к печати переднюю половину рамы

На ЗИЛ-130 нет в планах такой рамы?

Цитата: PETERSONНа ЗИЛ-130 нет в планах такой рамы?

В планах нет .

Двигаюсь с задней частью рамы .


Б-3

Закончил заднюю часть рамы

(https://sun9-21.userapi.com/impg/SHZ4WGWqYyoV1bCr04BoEYRYHWgGyLgNELGArg/z67N8lREC0w.jpg?size=1475x805&quality=95&sign=f44ec13f5122ba0e26c1c3cbdcc671d0&type=album)

Андрей, а кузов какой планируешь?

Ещё не совсем определился , огромное количество вариантов . Думаю - может бочку ..?


(https://cdnb.artstation.com/p/assets/images/images/063/449/481/large/nail-khusnutdinov-mdtr-075-010-acpt-1-8-51-moloko-view-1-2k.jpg?1685550123)

Цитата: Dronможет бочку ..?

... воспоминания из детства: "место встречи изменить нельзя в 7:15 и 20:30"  :D

У нас таких красавцев не было , только такие

(https://s00.yaplakal.com/pics/pics_original/7/5/6/13926657.jpg)

Цитата: DronУ нас таких красавцев не было , только такие

Хосподя.... как же долго я живу! :D   :rofl:

@Dron, Бочка - хорошая идея! А может седельный тягач, с низкой площадкой под маленькие 3х-тонные коричневые контейнеры?.. фото не нашёл.. :pardon:

Цитата: RUNNERфото не нашёл..

Такой?
https://youtu.be/Q_1yREWSl3c?si=mNk3CC7dKpL7N_f4

http://www.gruzovikpress.ru/article/1061-gaz-51p-i-gaz-51a-avtopoezda-konteynerovozy-na-baze-51-go/

Да, он самый, спасибо Миша! Помню, в детстве, их прям много было!  :hi:

У нас то-же таких много было , но под тягач надо раму переделывать , так-что П-шка может и будет , но не в первую очередь . И с тягачом мне больше запомнился Пазовский полу-прицеп .

(https://gruzovikpress.ru/article/17605-masshtabnye-modeli-avtopoezda-v-sostave-sedelnogo-tyagacha-gaz-51p-i-polupritsepa-konteynerovoza-t-213-dorogo-no-lyubo/Images/18.jpg)

@Dron

Цитата: Dronс тягачом мне больше запомнился Пазовский полу-прицеп

Да, вот такой в виде модели вобще был бы красавец!.  :thumbsup:

Цитата: RUNNERДа, вот такой в виде модели вобще был бы красавец!.

 :thumbsup:
И с такими двускатами на ГАЗоне и прицепе.

Ага ... и кто возьмется отрисовать ещё две шины И-94 и Я-97 ?

Цитата: Dronи кто возьмется отрисовать ещё две шины И-94 и Я-97 ?

...интересно, Михаил уже видел этот пост?...  :jokingly:

Цитата: RUNNER...интересно, Михаил уже видел этот пост?...  ICQ/ap

А при чём тут я? Шины для Андрея рисует другой моделлер.
Картинка для настроения.

Цитата: PETERSONКартинка для настроения.

Так это ж вроде не 51й..? Это Урал-ЗиС, если не ошибаюсь..  :pardon:

Цитата: RUNNERЭто Урал-ЗиС, если не ошибаюсь.

Ну да, он. Поэтому я и написал "для настроения", поскольку он сильно напоминает ГАЗ-51. И схожесть эта не случайна: "Возникли проблемы с созданием кабины новой конструкции, которые удалось решить с помощью конструктора Горьковского автозавода А. А. Липгарта (работавшего в то время на Уральском автомобильном заводе); он предложил установить на новую машину изменённую кабину от грузовика ГАЗ-51 (изготовленную с использованием технологий и оборудования Горьковского автозавода). Эта кабина была разработана для перспективного грузовика ГАЗ-62, предназначенного заменить на конвейере ГАЗ-63. В 1958 году в Горьком решили, что новая модель будет строиться по бескапотной схеме, но штампы для кабины уже были сделаны; их передали из Горького в Миасс. Таким образом новый УралЗИС начал напоминать заметно «подросший» в размерах ГАЗ-51, сохранив тем самым «нереализованную» внешность капотного варианта ГАЗ-62." Источник.

Цитата: PETERSONКартинка для настроения.

Не в тему,но... надо тему такую завести "Картинки для настроения" и делится там интересными фото. ( обожаю работы этого художника  :yes:  )

@PETERSON, Миша, спасибо за подробную информацию!  :thumbsup:  Кстати, кабина и переднее оперение у него поинтереснее, чем у 51ого, на мой вкус..  :yes: Крылья а-ля Peterbilt 1948, а в целом похож на International V-Liner

Картинка для настроения окончательно добила - будет бочка .

Мелочевку ещё всякую малюю .

(https://live.staticflickr.com/65535/53559220676_a620a14cd1_h.jpg) (https://flic.kr/p/2pAR1kf)Бо2 (https://flic.kr/p/2pAR1kf)
(https://live.staticflickr.com/65535/53559221006_f83abd0d49_h.jpg) (https://flic.kr/p/2pAR1qW)Бо1 (https://flic.kr/p/2pAR1qW)
(https://live.staticflickr.com/65535/53559417713_a34001f26a_b.jpg) (https://flic.kr/p/2pAS1Ur)кр (https://flic.kr/p/2pAS1Ur)

Ага, и с прицепом!

(https://dar-web.ru/images/gaz/old/g51_1.jpg)

:D  :D
Не.. ну а чо...
"Крепитесь, люди, скоро лето!" (с)

ded , я человек не пьющий - так-что будет МОЛОКО . А прицеп , если и будет - то только такой

(https://divno.info/wp-content/uploads/2021/12/16.jpg)

Двигаюсь понемногу с Газ-51 , раму пришлось ещё немного усилить .
Вот так выглядит живьём с колесиками .
Ну и не выдержал - накидал поверх деталек для понимания как 51-й будет примерно выглядеть .


(https://sun9-71.userapi.com/impg/6CPBKmdgDCTCB1nOMrgimJ6RjfHxcaRihyMUpg/y44puxGstnA.jpg?size=2560x1395&quality=95&sign=0f9aa016ace30549c9c510cfacdbd766&type=album)
(https://sun9-80.userapi.com/impg/bO6dL_9tEyvYd4z4gDGlpBbc8ey9RTYCzRoLvA/dlOZALqoCYY.jpg?size=2560x1424&quality=95&sign=50cb211fd4de524ecf33cbed0beb242f&type=album)
(https://sun9-60.userapi.com/impg/Am_8TRC3Ly5NcpqVs4Mig_JxZiWyxG-LSmj1Mg/LASovg-B4Tk.jpg?size=2560x1440&quality=95&sign=a79ff14dcd5c55b507859f73ca649752&type=album)
(https://sun9-70.userapi.com/impg/3DX7ANWp8ppVbUW26n5j6Sf_Iaa2RvkEu5ZxAA/Ml6iHbqeYlM.jpg?size=2560x1440&quality=95&sign=aea0e89963db08632aed7a7c7f3cb5ca&type=album)
(https://sun9-70.userapi.com/impg/fnkAS53ZAAw-E_lOfsEcFISjjbjarrsb76UhTA/UP_bnluh9i0.jpg?size=2466x1694&quality=95&sign=39cc7e490f04cfd3de25292b65d4d6d1&type=album)

Хорошо, что не выдержал :) ,отлично выглядит.

@Dron,  :thumbsup:  :thumbsup:  :thumbsup:  Отлично смотрится!

Хорош ГАЗончик!  :thumbsup: А вот боковины шин не сильно рельефные?.. может стоило нулёвкой слегка "погладить"?..

Спасибо всем за поддержку .

Цитата: RUNNERА вот боковины шин не сильно рельефные?.. может стоило нулёвкой слегка "погладить"?..

Шина досталась адаптированной к 35-му масштабу . Что рельеф великоват понимал , но не посчитал критичным . В слайсере не плохо выглядел (фото в пост №1) , да и после пробной печати - живьем тоже не плохо . Тем более подумал , что после грунта и краски рельеф сгладится - оказалось хрен там . В живую кстати и сейчас выглядит нормально , а на фото ... сам видишь .
При наличии 3д модели - наждачка не нужна , немного манипуляций и всё поправимо -

ш

@Dron, Андрей,классный газончик получается.

А-а-а! Красота красивая! Можно шасси с мотором отдельно на полку ставить! Всборе-то всей этой красоты не видно уже!

Спасибо ребят за отзывы .

Серега , если чего-то и не будет видно в сборе - фото сборки останутся .

Подсобрал двигатель и нарисовал кардан .

(https://live.staticflickr.com/65535/53610096880_880c7a3138_k.jpg) (https://flic.kr/p/2pFkL4b)547 (https://flic.kr/p/2pFkL4b)
(https://live.staticflickr.com/65535/53609978814_175d3c7a66_k.jpg) (https://flic.kr/p/2pFk9Xy)548 (https://flic.kr/p/2pFk9Xy)
(https://live.staticflickr.com/65535/53609853308_3468368de3_k.jpg) (https://flic.kr/p/2pFjvDE)858 (https://flic.kr/p/2pFjvDE)
(https://live.staticflickr.com/65535/53609853653_63dd6e7113_k.jpg) (https://flic.kr/p/2pFjvKB)939 (https://flic.kr/p/2pFjvKB)
(https://live.staticflickr.com/65535/53610035314_3ccdafed6d_h.jpg) (https://flic.kr/p/2pFkrKG)940 (https://flic.kr/p/2pFkrKG)

При виде девственного серебристого блока руки так и тянутся к смывочке. Тени бы подчеркнуть. А так - КРУТА!
Со вспышкой снимал?

Серёга , со вспышкой третье фото , а остальные под яркой диодной лампой .
На двигателе три разные серебристые краски , но под таким светом всё выглядит одинаковым , зато все косяки выявились . Буду ещё подкрашивать и перекрашивать местами пока не все детали приклеены .

@Dron,

Цитата: DronПодсобрал двигатель

Да, хоть заводи его!. красота!  :thumbsup:

Цитата: Dronфото сборки останутся .

Андрей, оклей картонную коробку, в которой снимаешь, белой бумагой. Будет и фон поэстетичнее и свет будет распределяться ровнее, и без вспышки.

RUNNER , есть такая коробка , но после того , как сдохла мыльница , забросил её в сарай - надо поискать . Для фото остался только телефон - заранее прошу прощения за качество фото . Да и не фотограф я - от слова Совсем .

Мало времени поковыряться руками , по-этому рисую пока всякие недостающие всякости .

(https://live.staticflickr.com/65535/53622285761_7e3b0f3f58_o.jpg) (https://flic.kr/p/2pGqeoi)ра79 (https://flic.kr/p/2pGqeoi)
(https://live.staticflickr.com/65535/53622285476_09226f7156_o.jpg) (https://flic.kr/p/2pGqeio)отс (https://flic.kr/p/2pGqeio)
(https://live.staticflickr.com/65535/53622284411_6a1725831e_o.jpg) (https://flic.kr/p/2pGqdZ2)пр (https://flic.kr/p/2pGqdZ2)
