1 (изменено: sb, 14-11-2018 20:16:25)

Тема: Oshkosh R11 1/25

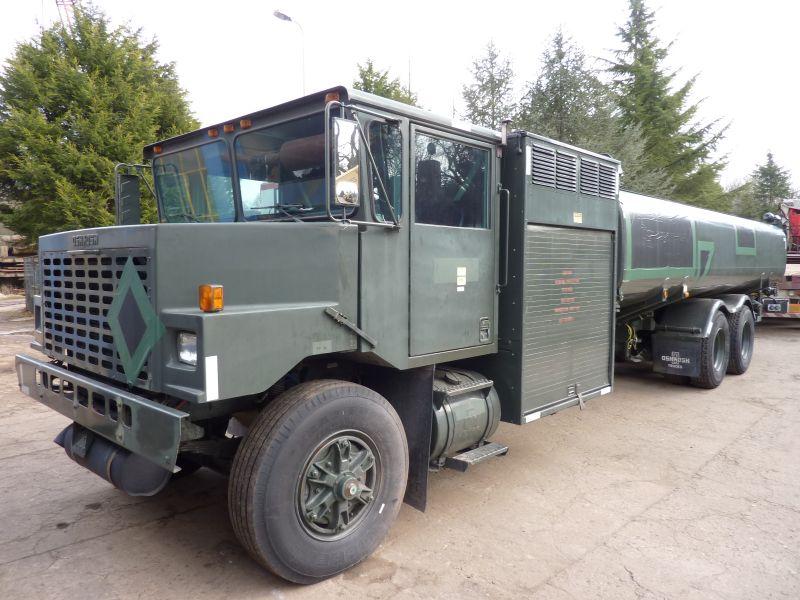

Давно хотелось попробовать сделать что-то "с нуля". Недавно попался на глаза вот такой немереный топливозаправщик.
https://i.postimg.cc/mDgjvQLk/5a6eda09-d983-4f35-a64e-4977e534e995.jpg
https://i.postimg.cc/zBfmxb4S/478085-7ef0966268c2b2f146ca63011264c063.jpg
На сайте IRON PLANET нашлось немало информации по нему.
Вроде бы, не слишком сложная конфигурация кабины, состоящая из прямолинейных листов обшивки. Некоторые трудности, как я думаю, представляют собой окна. Вернее, тонкие перемычки между остеклением. Ну да ладно. Попробуем что то изобразить.

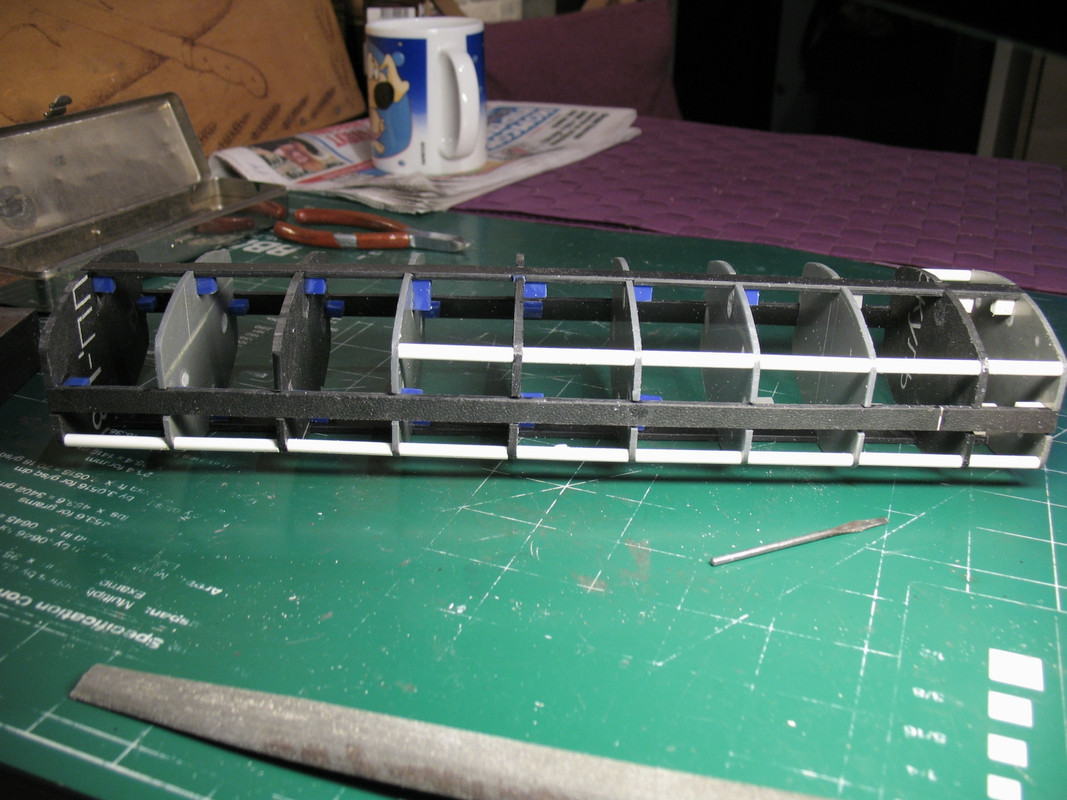

Начать решил с самого огромного. То бишь, с цистерны. Была склеена для неё пространственная рама.
https://i.postimg.cc/rmpm5pJ7/IMG-5378.jpg
Затем, добавил ещё несколько широких перемычек. Чтобы при обтяжке листовым полистиролом, не было сильных изломов на рёбрах.

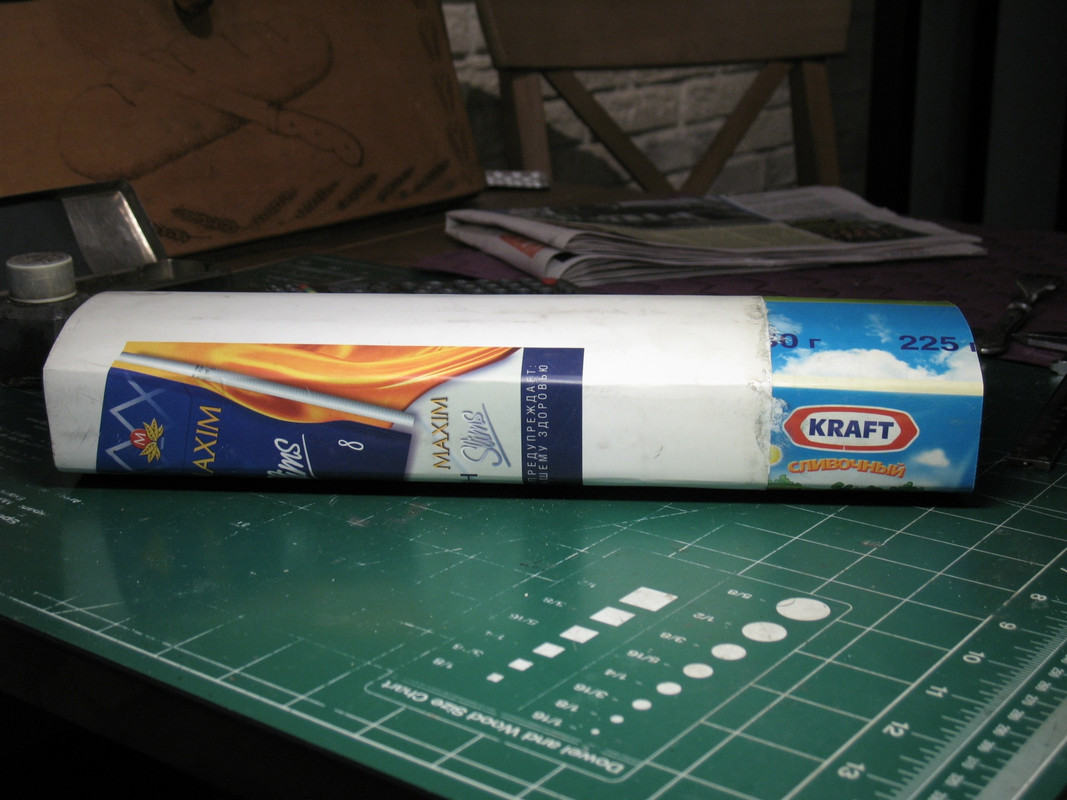

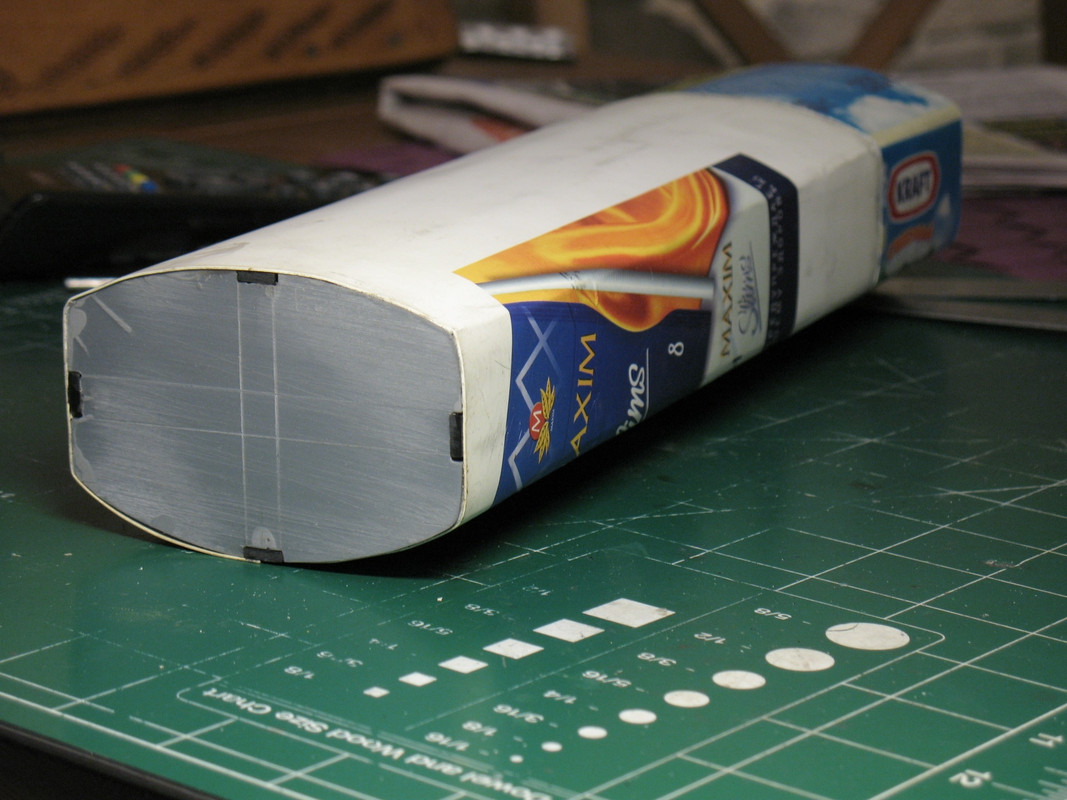

Первый слой листового полистирола толщиной 0,5 мм.
https://i.postimg.cc/XJvfX4yY/IMG-5379.jpg
https://i.postimg.cc/LX6dxCnb/IMG-5382.jpg
После окончательной усушки, утруски и списания "на бой", вероятно положу сверху ещё один слой подобного полистирола. Дабы выровнять утяжины от клея и небольшие заломы.
Пока так.

При правильном подборе литературы в туалете можно получить неплохое образование!!!

2

Re: Oshkosh R11 1/25

Ну ты дал стране угля )) По фото делаешь, или схемки какие есть?

3 (изменено: sb, 14-07-2016 21:39:11)

Re: Oshkosh R11 1/25

Олег!
Пытался искать какие то схемы. Особо по раме. Но... Ничего не нашёл. Или я такой хреновый поисковик. Но фото, как я уже упоминал, достаточно много. В том числе и по раме. Снизу. Включая цилиндры и раздатку.
Так что миллиметровку, карандаш, линейку в руки и "с песней по жизни"!
Постараюсь не сильно наврать.
Пошёл дальше уголь добывать для страны!

При правильном подборе литературы в туалете можно получить неплохое образование!!!

4

Re: Oshkosh R11 1/25

Деда попроси, он тебе хоть чёрта лысого найдёт )...

5

Re: Oshkosh R11 1/25

subarik сказал:

Ну ты дал стране угля ))

Стахановец!

Слежу в оба глаза!

6

Re: Oshkosh R11 1/25

Согласен, Андрей меня уже выручал.

При правильном подборе литературы в туалете можно получить неплохое образование!!!

7

Re: Oshkosh R11 1/25

Серёга! Отличная тема, а ded@,лично меня ,выручал с первых дней существования на этой земле!

8

Re: Oshkosh R11 1/25

Вот это крута! кайфовый агрегат.

9 (изменено: sb, 14-11-2018 20:19:06)

Re: Oshkosh R11 1/25

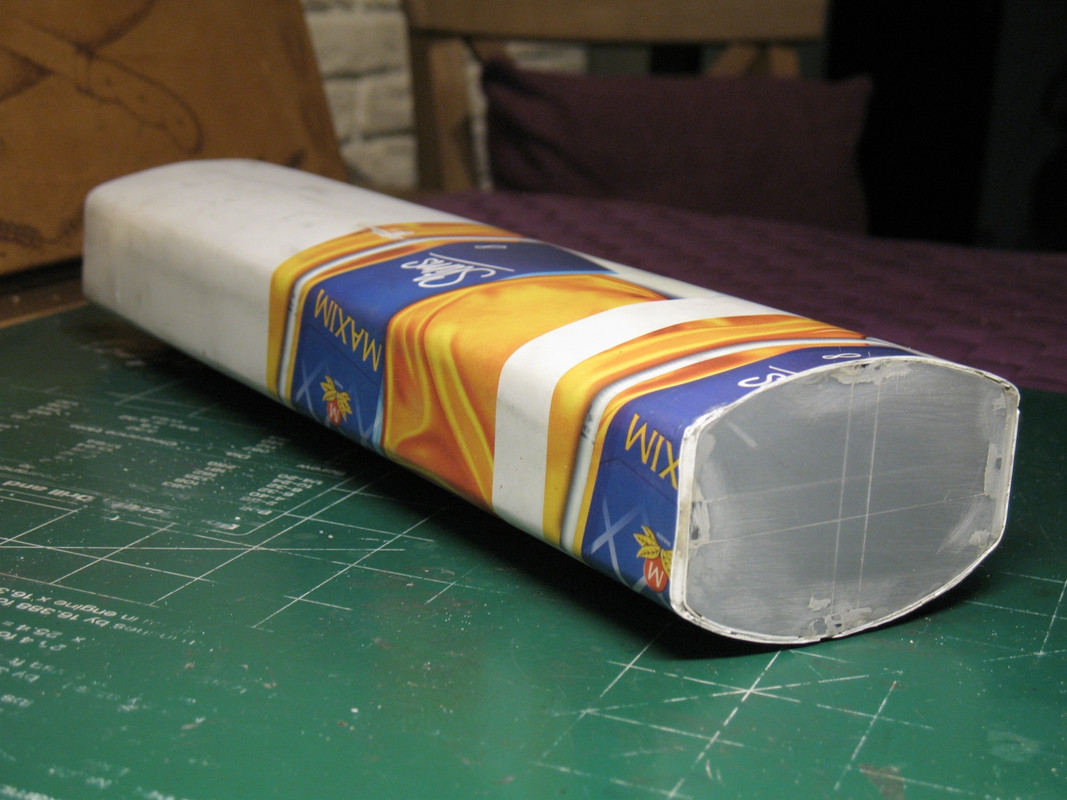

Пересчитав ещё раз размеры бака, понял, что чуток наврал. Боковые стенки были увеличены на 2,5мм каждая. Ещё миллиметр по всем параметрам дала обклейка полумиллиметровым полистиролом. Чистовой слой.
https://i.postimg.cc/MTGWPwdN/IMG-5385.jpg
https://i.postimg.cc/HxLyQf5s/IMG-5387.jpg

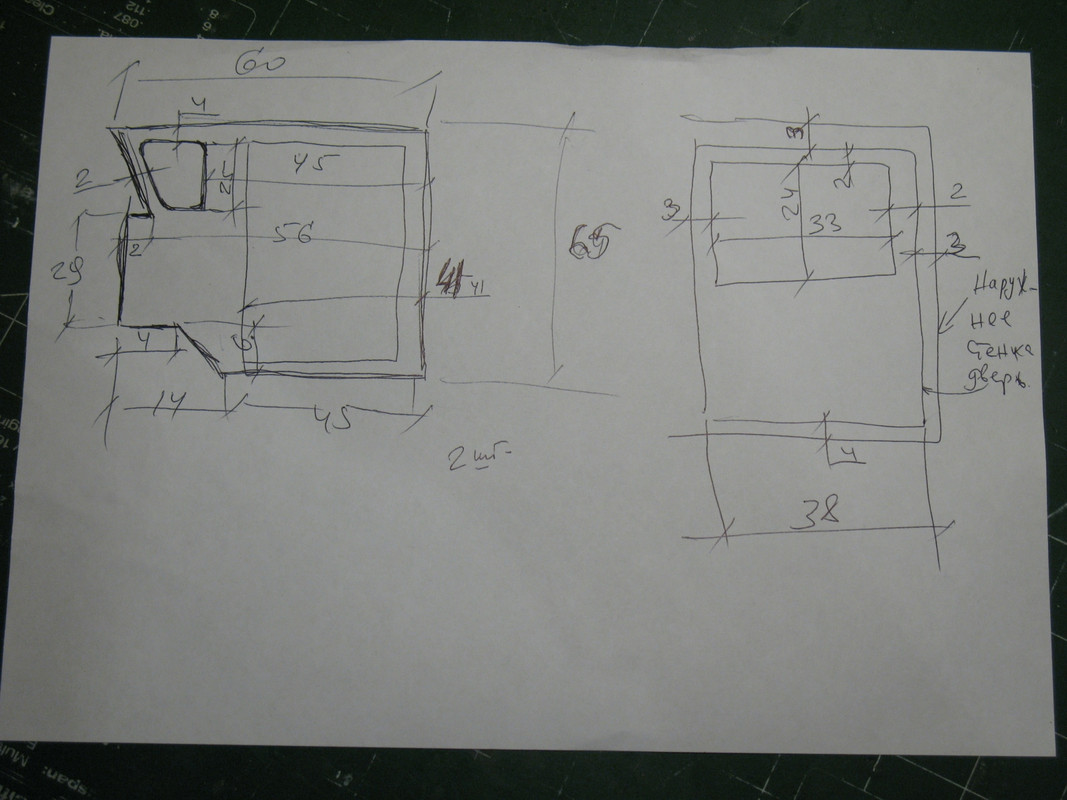

Желание приступить к изготовлению кабины, породило вот такой "чертёж" с моими расчётами.
https://i.postimg.cc/gJc5FqXB/IMG-5389.jpg

При правильном подборе литературы в туалете можно получить неплохое образование!!!

10

Re: Oshkosh R11 1/25

R-11 третьего поколения с 2004 по н. в. (на шасси Интера) в 1:48
http://www.hyperscale.com/2013/reviews/ … ewjw_1.htm

http://www.hyperscale.com/images/sw62001reviewjw_1.jpg

Полное название того, что ты хочешь воспроизвести: Oshkosh AS32 R-11 (варианты: A/S32 или A-S 32)
R-11 - тип топливозаправщика, независимо от применяемого шасси (предшественник был R-9)

Я не знаю, что тебе удалось найти.... вот, навскидку (без особых подробностей, так, для справки) ICQ/ad

http://www.mylittlesalesman.com/find/os … 357m407651

ded@homestudio - лаборатория экстремального моделирования... испорчу любой "кит".

11 (изменено: sb, 15-07-2016 22:04:09)

Re: Oshkosh R11 1/25

То ded@
Андрей!
Я видел эту ссылку. Но... У меня открывает по ней какую то испанскую хрень, совершенно не относящуюся к нашим делам! Какой то госпиталь!
Нельзя ли как то по другому туда влезть?
Хотелось бы глянуть раму. Фото или какой то чертёж.

При правильном подборе литературы в туалете можно получить неплохое образование!!!

12 (изменено: sb, 14-11-2018 20:20:04)

Re: Oshkosh R11 1/25

Кажется, что что-то вырисовывается в полистироле. Боковины кабины.
https://i.postimg.cc/xCTzvqhz/IMG-5392.jpg

При правильном подборе литературы в туалете можно получить неплохое образование!!!

13

Re: Oshkosh R11 1/25

Какое же страшилище! Но всё равно, успехов!
http://eu.ironplanet.com/for-sale/Truck … any/720594

14

Re: Oshkosh R11 1/25

Миш!
Оттуда и наковырял инфу.
Кстати. Действительно страшилище. Этим и привлекателен.
Мне приходилось строить ж/д модель убогого вида. Но он /тепловоз/ этим и был прекрасен!

При правильном подборе литературы в туалете можно получить неплохое образование!!!

15 (изменено: sb, 14-11-2018 20:22:19)

Re: Oshkosh R11 1/25

Ну вот и кабина. В раскладе.
https://i.postimg.cc/3RJKP5FM/IMG-5456.jpg

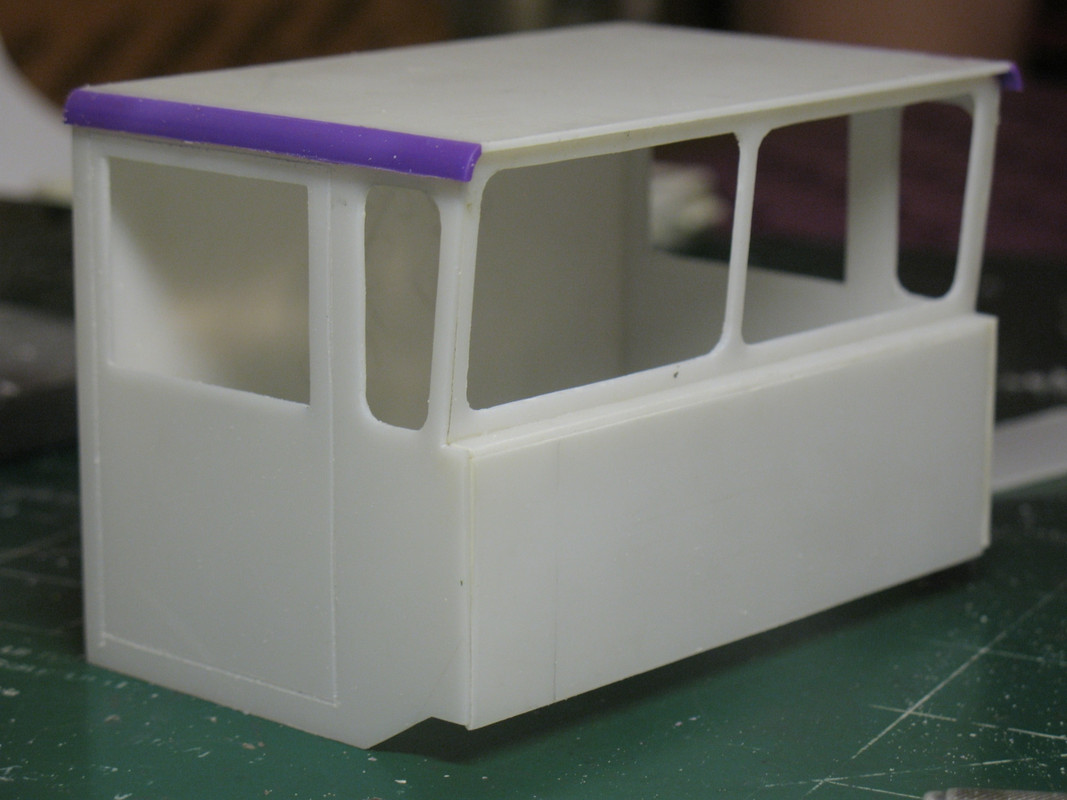

Ну и в готовом виде.
https://i.postimg.cc/635vzP7q/IMG-5464.jpg
https://i.postimg.cc/hjP2xpcb/IMG-5466.jpg

При правильном подборе литературы в туалете можно получить неплохое образование!!!

16 (изменено: sb, 14-11-2018 20:24:25)

Re: Oshkosh R11 1/25

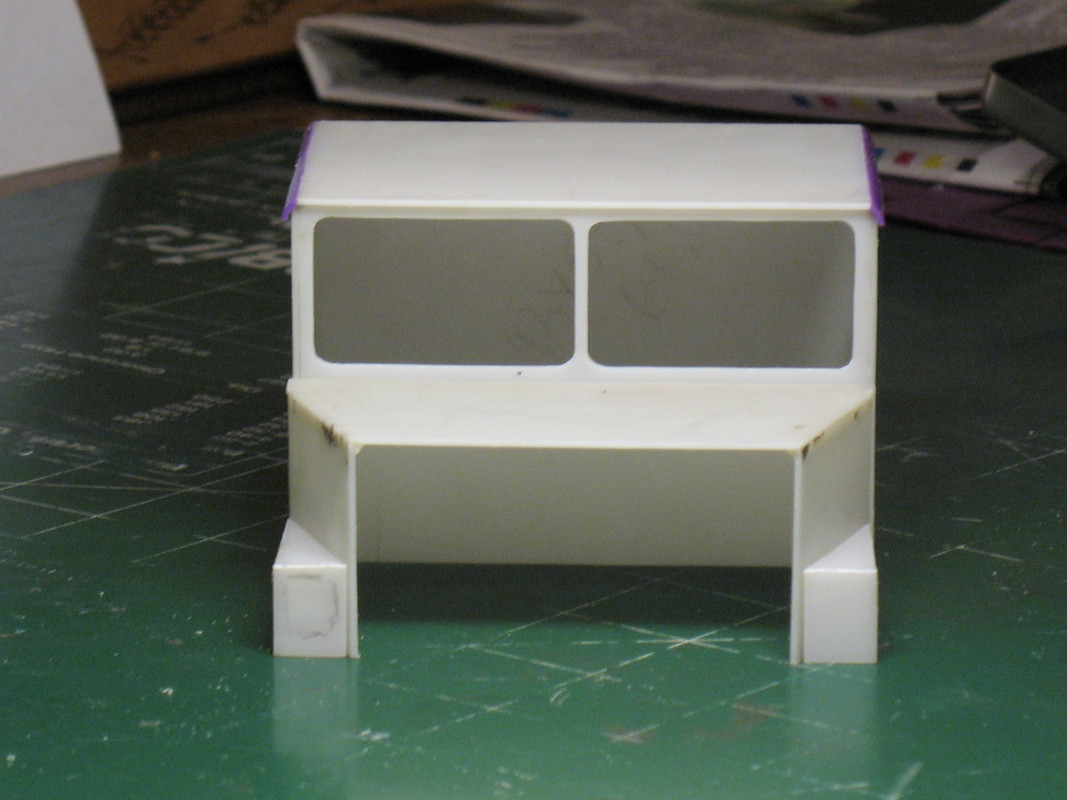

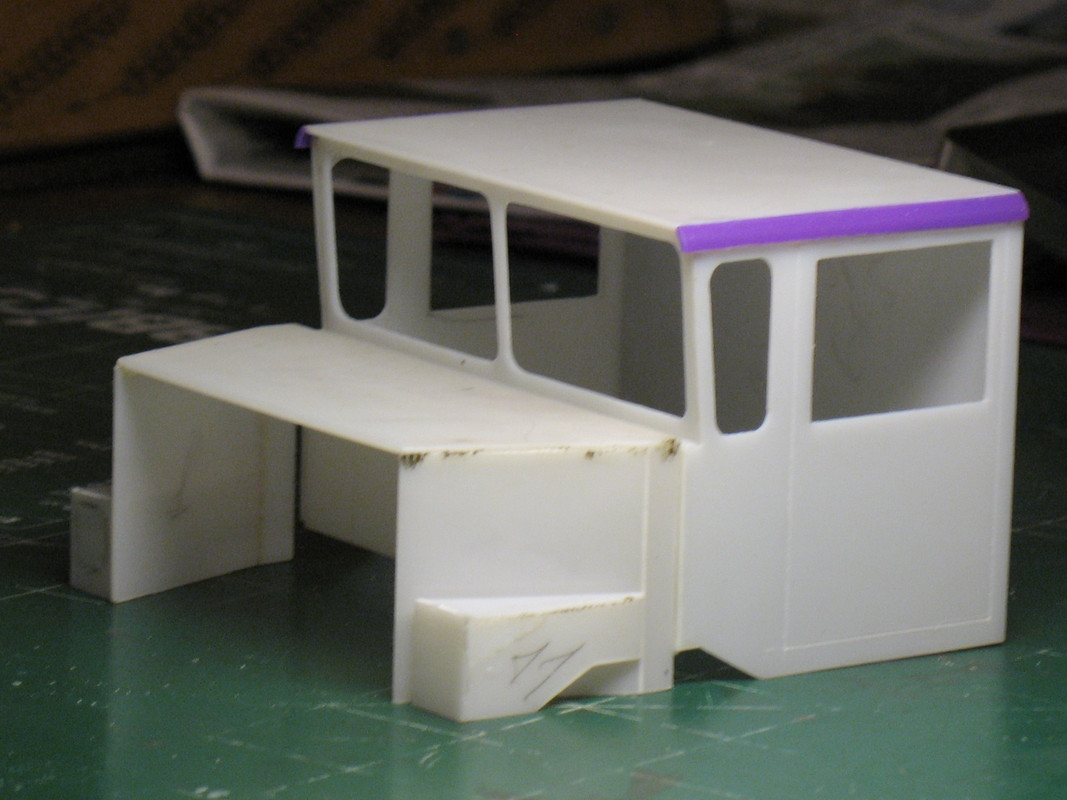

С капотом как то симпатичнее смотрится.
https://i.postimg.cc/9MQtn04G/IMG-5473.jpg
https://i.postimg.cc/C1xXsFS2/IMG-5478.jpg
Теперь осталось изобразить переднюю решётку. Простенькую такую!
https://i.postimg.cc/j5jqn09x/570318-6002-106-0001.jpg
Удачи мне и долготерпения!

При правильном подборе литературы в туалете можно получить неплохое образование!!!

17

Re: Oshkosh R11 1/25

Ещё и буковки изобразить....

18

Re: Oshkosh R11 1/25

Олег!
Не надо о грустном!

При правильном подборе литературы в туалете можно получить неплохое образование!!!

19 (изменено: zveroboy, 18-07-2016 07:43:15)

Re: Oshkosh R11 1/25

На днях попробовал сделать самодельные буквы, напечатал надпись на принтере приклеил на тонкий пластик, обрезал скальпелем, кроя обточил мелкой наждачкой результат на фото? надеюсь мой опыт пригодится.
https://img-fotki.yandex.ru/get/59023/33361925.20/0_e8aeb_d3668f47_orig.jpg

20

Re: Oshkosh R11 1/25

OFF- Андрей, "из коробки" собираешь, или задумка какая есть? ).....

Серёг, а движок какой планируешь поставить?

21 (изменено: sb, 19-07-2016 19:21:41)

Re: Oshkosh R11 1/25

То zveroboy
Андрей! Спасибо за пример! Я такое ни разу не резал. Но попробовать стоит! Иначе модель много теряет.
И про "КАМАЗ" доложи.
То subarik
Олег!
На "продажном" сайте вычитал, что сюда идёт Камминз 6-ти цилиндровый.
У тебя есть предложение?
А если 1693? А?

При правильном подборе литературы в туалете можно получить неплохое образование!!!

22 (изменено: sb, 14-11-2018 20:25:57)

Re: Oshkosh R11 1/25

Начал выклеивать  внутренности  кабины.
https://i.postimg.cc/tTgQRMNQ/IMG-5479.jpg
https://i.postimg.cc/cHJCqTK6/IMG-5480.jpg

При правильном подборе литературы в туалете можно получить неплохое образование!!!

23

Re: Oshkosh R11 1/25

Олег будет военный с ЗУ-23-2
Сергей это 35-тый масштаб от ICM
http://www.i-modelist.ru/goods/model/te … 38159.html

24 (изменено: sb, 19-07-2016 19:23:30)

Re: Oshkosh R11 1/25

zveroboy сказал:

Сергей это 35-тый масштаб от ICM
http://www.i-modelist.ru/goods/model/te … 38159.html

Жаль-жаль!
Увеличил бы масштаб маленько!!! на 1/24.

При правильном подборе литературы в туалете можно получить неплохое образование!!!

25

Re: Oshkosh R11 1/25

zveroboy сказал:

Олег будет военный с ЗУ-23-2

Жаль, тогда мимо (...
