101 (изменено: PETERSON, 13-12-2022 20:10:38)

Re: Ironhide TopKick C4500

Серёга сказал:

Так лучше?

Безусловно. Но рёбра жёсткости всё равно выглядят высокими и не имеют плавного сопряжения с поверхностью бака.
А с противоположной стороны фланец добавил? Возможно, его просто не видно с такого ракурса?
На грузовике его видно.
https://www.dieselplace.com/attachments/dsc06367-copy-jpg.208377/

Интересно, что в варианте самосвала заливная труба крепится на длинном уголке.
https://imagescdn.dealercarsearch.com/Media/3493/17811776/637626438228878200.jpg
https://imagescdn.dealercarsearch.com/Media/3493/17811776/637626438084109272.jpg

102 (изменено: Серёга, 16-12-2022 13:21:11)

Re: Ironhide TopKick C4500

Высота ребер жёсткости - примерно 0,7 мм. Примерно потому что треуголный профиль 0,75мм - под призму,  я позже скруглял радиусом 1мм. При этом ширина ребра - 3 мм. Сопряжения с  баком тоже скруглены, но радиусом 0,4мм. Фотку сейчас не скину  - валяюсь под капельницей.
Вообще я заметил, что в Catia даже в эскизной плоскости есть перспектива, искажающая восприятие. Или мне нужно что--то перенастроить, но не знаю - что.
А фланец ты имеешь в виду - под заливную горловину? Пробовал сделать, но получилось криво, поэтому удалил. Я прямоугольным профилем делал паз в скруглении бака. Паз делал по направляющей и эту самую направляющую рисрвал 3D-кривой. Вторую точку прямой (кривой) можно задать в ручнуюю по 3-м координатам, а вот первую, как ни старался - точно поставить не смог. Я ещё всё скруглил и горбик наверху сделал - в общем похоже получилось, но попутно кучу ошибок наделал. Пришлось не сохранять.
Извиняюсь за много букв. Надеюсь кто-нибудь понял что-нибудь.

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

103

Re: Ironhide TopKick C4500

Серёга сказал:

А фланец ты имеешь в виду - под заливную горловину?

Нет. Я имел в виду крепёжный фланец с торца. Точно такой же должен быть с противоположного торца. Я и написал, что его с такого ракурса может быть не видно.
https://www.4shared.com/img/Dt8GJclNfa/s25/1851bd224f8/Tank4

104

Re: Ironhide TopKick C4500

А-а! Второй фланец пока не рисовал. Это я на баке руку набивал. Попробовал фланец. Вроде получилось, перешёл к следующему элементу. Сейчас капотом занимаюсь. Это на долго с моими знаниями и скоростью.

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

105

Re: Ironhide TopKick C4500

Серёга сказал:

Второй фланец пока не рисовал.

Рисовать не нужно. Строишь плоскость симметрии бака, извлекаешь все построенные элементы своего фланца и жмёшь кнопку "симметрия".

106 (изменено: PETERSON, 17-12-2022 12:58:45)

Re: Ironhide TopKick C4500

Серёга сказал:

Сейчас капотом занимаюсь. Это на долго с моими знаниями и скоростью.

Не стал использовать наработки из Интернета, на которые я тебе давал ссылки? Успехов тебе в этом нелёгком мероприятии.

107

Re: Ironhide TopKick C4500

PETERSON сказал:

Не стал использовать наработки из Интернета, на которые я тебе давал ссылки?

Ну не то чтобы "не стал". Попробовал. По первой ссылке надо зарегистрироваться и прокачать (оплатить) аккаунт или закинуть им свои 3D модели. Заплатить сейчас на запад проблематично, а STL-формат они не принимают.
По второй ссылке, так как модель Украинской фирмы, то отрывается станица с трактатом о вероломном нападении России на Украину и т.д., и предлагают пожертвовать украине (как я понял) 86 евро. Как-то не хочется, даже если это возможно.
Может я чего не понял?  ICQ/bu  Тогда извиняюсь. Но похоже "Куда не кинь - всюду клин". Поэтому, стиснув зубы, работаем дальше.  ICQ/bu

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

108

Re: Ironhide TopKick C4500

PETERSON сказал:

Рисовать не нужно. Строишь плоскость симметрии бака, извлекаешь все построенные элементы своего фланца и жмёшь кнопку "симметрия".

Большое спасибо! Так гораздо быстрее! Заодно сделал заливную .... Заливное в общем. Новый год же скоро!  ICQ/ap
https://www.4shared.com/img/QwqXYgPQfa/s25/18530796038/137
Миш, не страшно, что весь бак в твёрдотельном проектировании, а второй фланец в плоскостном?

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

109

Re: Ironhide TopKick C4500

Серёга сказал:

Миш, не страшно, что весь бак в твёрдотельном проектировании, а второй фланец в плоскостном?

Для печати не страшно. Всё равно перед печатью нужно преобразовывать в stl-файл.

110

Re: Ironhide TopKick C4500

В твердотелке тоже есть симметрия, если что.

111

Re: Ironhide TopKick C4500

Здравствуйте, коллеги! И С Новым Годом!
Немного старого доброго моделизма. Подсобрал смоляной движок.
https://www.4shared.com/img/aog-3XOBjq/s25/1856edcfe98/138
Зрелище так себе. Утешает, что даже с открытым капотом его почти не видно.
https://www.4shared.com/img/Ws6Es6qIjq/s25/1856eea54a8/3__1_
Добавил проставку 4мм между картером и блоком. Турбину согнул из 3мм припоя (нужная весч, кстати). Родная - совсем кошмар. Фильтры масляные ещё дорабатывать буду.
https://www.4shared.com/img/pw75iV3Vku/s25/1856edd0e38/139

https://www.4shared.com/img/ADEL6Ns8ku/s25/1856edd19f0/140
Пока без патрубков постоит. Кстати вот всё что ещё (или уже) не использовано. Даже не знаю зачистить эти "рукава" или свои сделать. Ближе к делу - разберусь.
https://www.4shared.com/img/GXaDYEqQge/s25/1856eff0d58/144
Ну и пара видов на раме:
https://www.4shared.com/img/g3Y7an4nge/s25/1856edd1dd8/141

https://www.4shared.com/img/7Up2oWwbfa/s25/1856edd21c0/142

https://www.4shared.com/img/f-GLIOsgge/s25/1856edd25a8/143
Всем - добра!

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

112

Re: Ironhide TopKick C4500

Серёга сказал:

Подсобрал смоляной движок.

Серёж, а что это за двигатель, и где ты его взял в таком "прекрасном" качестве?.  ICQ/ap

А чё ржёте?!... вы ещё остальных не видели!.. )

113

Re: Ironhide TopKick C4500

Ребят, у меня 4 shared не кажет.

114

Re: Ironhide TopKick C4500

Серёга сказал:

Ну не то чтобы "не стал". Попробовал.

Респект по всему тексту ICQ/ay !

115

Re: Ironhide TopKick C4500

Dime сказал:

Ребят, у меня 4 shared не кажет.

Странно. У меня кажет.

116

Re: Ironhide TopKick C4500

2 RUNNER: Движок Duramax 6,6 с сайта trailertrashkustomzbigcartel.com. Покупал несколько лет назад.

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

117

Re: Ironhide TopKick C4500

Качество мотора, конечно, кхе-кхе.  ICQ/ap

118

Re: Ironhide TopKick C4500

Серёга сказал:

Ну и пара видов на раме:

Огонь! ICQ/ay

119 (изменено: Серёга, 17-01-2023 21:42:28)

Re: Ironhide TopKick C4500

Всем добра, коллеги!
В рамках поддержания активности наделал карданов. Правда крестовин не хватило. Надо навестить Олега.
https://www.4shared.com/img/qwjaVgqPjq/s25/185c07df798/145
При детальном изучении фот сделал открытие: сзади стоят два кардана
https://www.4shared.com/img/pmfyTf2yku/s25/185c07dfb80/147
https://www.4shared.com/img/VraXHfiWee/s25/168f27b1c48/chassis1
Ну и остановил выбор на Фордовской раздатке. Её даже ставят на кастомные TopKick. Фотка маленькая, собака, но надеюсь общие черты уловимы.
https://www.4shared.com/img/sjVHmCOajq/s25/185c07dff68/148
Всем успехов в труде и заработной плате!  ICQ/br

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

120

Re: Ironhide TopKick C4500

Серёга сказал:

При детальном изучении фот сделал открытие: сзади стоят два кардана

Он там что без подвесного?Его же по идее так "колбасить"будет,или я чего то не понимаю в карданах.

121

Re: Ironhide TopKick C4500

Серёга сказал:

сделал открытие: сзади стоят два кардана

Серёж, сделаю тебе ещё одно открытие - это один кардан с подвесным подшипником.  ICQ/ap

А чё ржёте?!... вы ещё остальных не видели!.. )

122 (изменено: Серёга, 17-01-2023 21:40:47)

Re: Ironhide TopKick C4500

yura1961 сказал:

Он там что без подвесного?Его же по идее так "колбасить"будет,или я чего то не понимаю в карданах.

С подвесным. Я подвес ещё не сделал.

RUNNER сказал:

Серёж, сделаю тебе ещё одно открытие - это один кардан с подвесным подшипником.

Ну если это считается за один, то я не спорю. Просто крестовин мне больше понадобилось. А, кстати, для чего посерёдке крестовина?

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)

123

Re: Ironhide TopKick C4500

Серёга сказал:

наделал карданов

Аккуратные карданы,хорошо сделаны!  ICQ/ay

124

Re: Ironhide TopKick C4500

Серёга сказал:

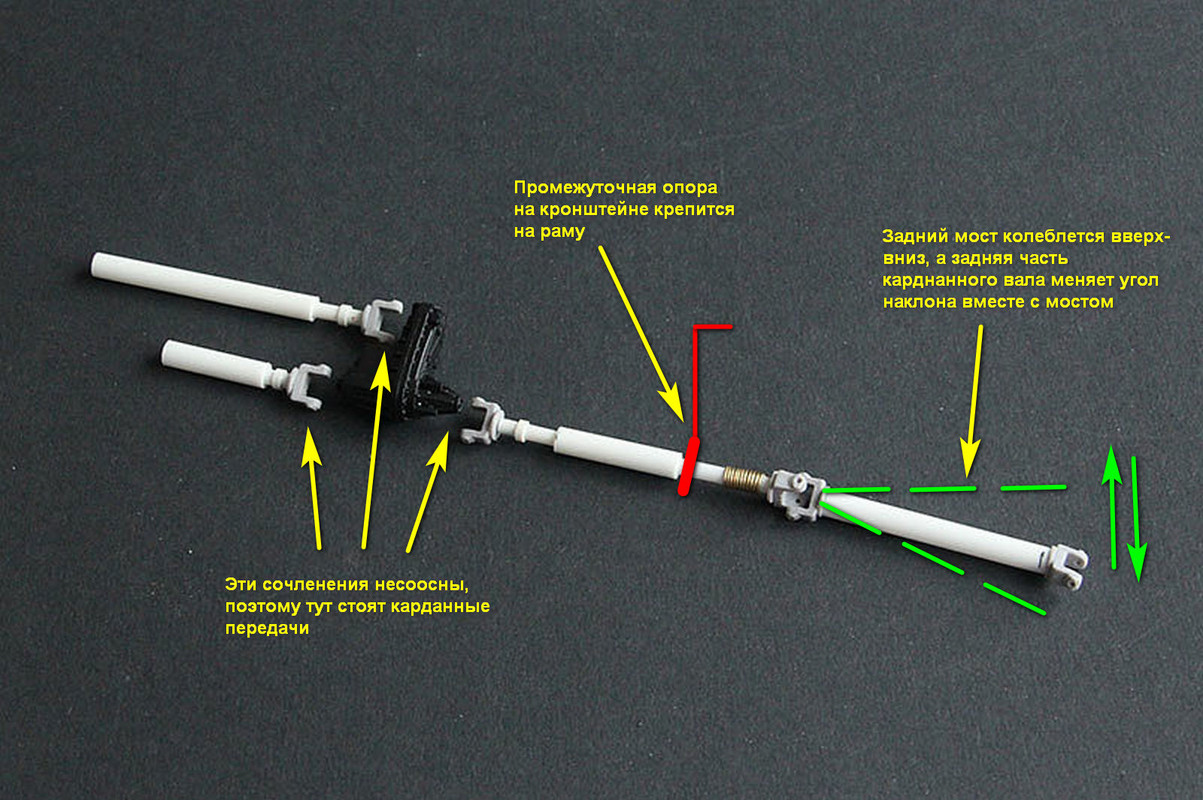

А, кстати, для чего посерёдке крестовина?

https://i.postimg.cc/m2ZZ6mXt/145.jpg

125

Re: Ironhide TopKick C4500

Э-э... Спасибо, Миша! Собственно вопрос был: "почему задний кардан не одним валом дан, а разделён на две части?"
То, что мосты ходят вверх-вниз я понимаю, и то что они могут растягиваться и сжиматься - догадываюсь. Вероятно поэтому пыльник стоит после подшипника. А почему он на два разделён? Для уменьшения не подресоренных масс?

"Я пилю-пилю-пилю! я пилю-пилю-пилю! Это дело я люблю-у-у-у!" (с)
