Продолжим. Построил рулевой редуктор.

Итал вместо огромного рулевого редуктора даёт моделистам вот такой непонятный огрызок (деталь 64Б).

Начал править форму отрезанных ранее передних частей рамы. Итал там нафантазировал что-то совершенно непохожее на оригинал. На оригинале вот так.

Я вырезал всю фантазию Итала вместе с огрызком рулевого механизма из середины лонжерона. Полностью форму оригинального лонжерона я не повторю, но хотя бы приближусь.

Вот так в сравнении с нетронутой второй частью. Изготовил бумажный шаблон серединки.

Тут уже с вклеенным кусочком полистирола.

Вертикальную стойку крепления рычага кабины нарастил по толщине таким же полистиролом. Примерка к бамперу.

На сегодня всё.

@RUNNER, Спасибо за комплименты! На ФБ крайне редко что-то выкладываю. Пару постов по Актросу делал в одной группе, которая называется "italeri only european trucks in scale 1:24...". https://www.facebook.com/groups/385509535242254

Полностью согласен!

Уже соскучился? Идёт помаленьку. Пока ничего до конца не доделал, поэтому не показываю. Вам, скорее всего, это будет не очень интересно смотреть.

Раз публика просит, покажу.
Напечатал на принтере все детали рулевого редуктора. Собираются вместе, как будто это детали от Тамии. Никакой дополнительной подгонки не требуется.

С кабиной пока так. Подгоняю друг к другу все детали, продумываю схему членения салона, дверного проёма и остальных деталей кабины.

Параллельно с этим строю дверной проём и подножку в 3D.

Это 3D-моделирование идёт у меня туго, поэтому решил отвлечься на мотор. Проделал в корпусе сцепления фигурное отверстие для углубления под крышку. Крышку я печатал ранее, а сейчас я прилепил её на обрезок литника и использовал для примерки, когда вырезал ножом форму отверстия.

Напомню, как это место выглядело раньше.

Должно выглядеть так.

Чтобы получить углубление нужной формы, я построил и напечатал пуансон. Но об этом в следующий раз.

Спасибо. Сам удивился своему умению. Рёбра по контуру пока не скруглял. Сделаю это после окончательной формовки углубления.

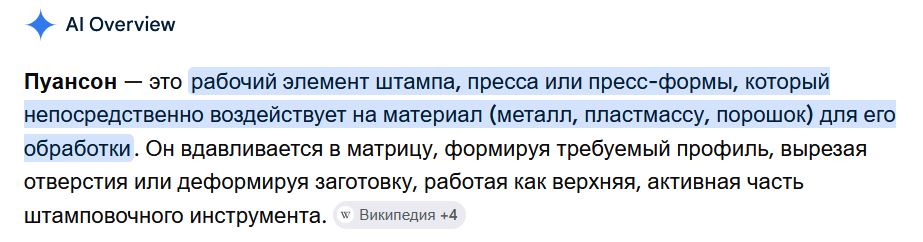

https://ru.wikipedia.org/wiki/%D0%9F%D1 … 0%BE%D0%BD

У меня он вот такой формы (сиреневая деталь). Прямоугольный параллелепипед - это своеобразная ручка, чтобы удобнее было держать пальцами.

Намажу отверстие шпаклёвкой и вдавлю в неё напечатанный на принтере пуансон, предварительно смазав его вазелином.

Кто бы сомневался.

Спасибо за комплименты, друзья!

Ты будешь удивлён, но у меня такое впервые, несмотря на годы опыта в проектировании и печати деталей. Я с этой смолой всё никак не мог добиться подобного результата из-за её паразитной засветки, в результате которой постоянно нарастает лишнее. Лишь относительно недавно я понял, что сглаживание при нарезке в слайсере приводит к некоторому замыливанию рёбер и добавлению лишнего материала на поверхностях. Ну, и зазоры в матмодели увеличил в местах сочленения. В совокупности это и привело к требуемому результату.
Добавил одну картинку с редуктором во вчерашний пост.

@PETERSON, Ювелирно!  Вот успеешь ли?.. когда там срок то выходит?.
