Oshkosh R11 1/25

[PETERSON]

2 Серёга: Я рассуждал, как автомобильный конструктор. Про две тяги разной длины я тоже подумал, но как их соединить с сошкой, чтобы они находились на одинаковом расстоянии от выходного вала? Интересно посмотреть, как это сделано на Маке. Я примерно догадываюсь, но может быть есть фотографии? В моём воображении получается вот так. Только сошка напоминает кое что непристойное.

[ded@]

????

[PETERSON]

Спасибо, Деда! Ты подтвердил правильность моей конструкторской мысли. Но тупые американцы иногда могут себе позволить такие вот решения, которые я сразу отверг.

[sb]

Андрей, Михаил, Сергей!
Благодарю всех за конструктивную помощь!
Постараюсь собрать сей узел "по правде".

[Паша]

Догадайтесь где такой же стоит.

[PETERSON]

Скорее всего, конструкторы считают, что на низких скоростях можно пренебречь точностью кинематики рулевого управления.

[Серёга]

2 Серёга: Я рассуждал, как автомобильный конструктор. Про две тяги разной длины я тоже подумал, но как их соединить с сошкой, чтобы они находились на одинаковом расстоянии от выходного вала? Интересно посмотреть, как это сделано на Маке. Я примерно догадываюсь, но может быть есть фотографии?

Миш, вот:
http://forum.autoinscale.com/viewtopic.php?id=6476

[PETERSON]

О, грамотная конструкция. Спасибо!

[sb]

Друзья!
Спасибо за подсказки! С вашей помощью и по фото разобрался с конструкцией, креплением и работой гидроусилителя. Кстати, схема оказалась почти такой же, как и у Сергея ака Серёга.

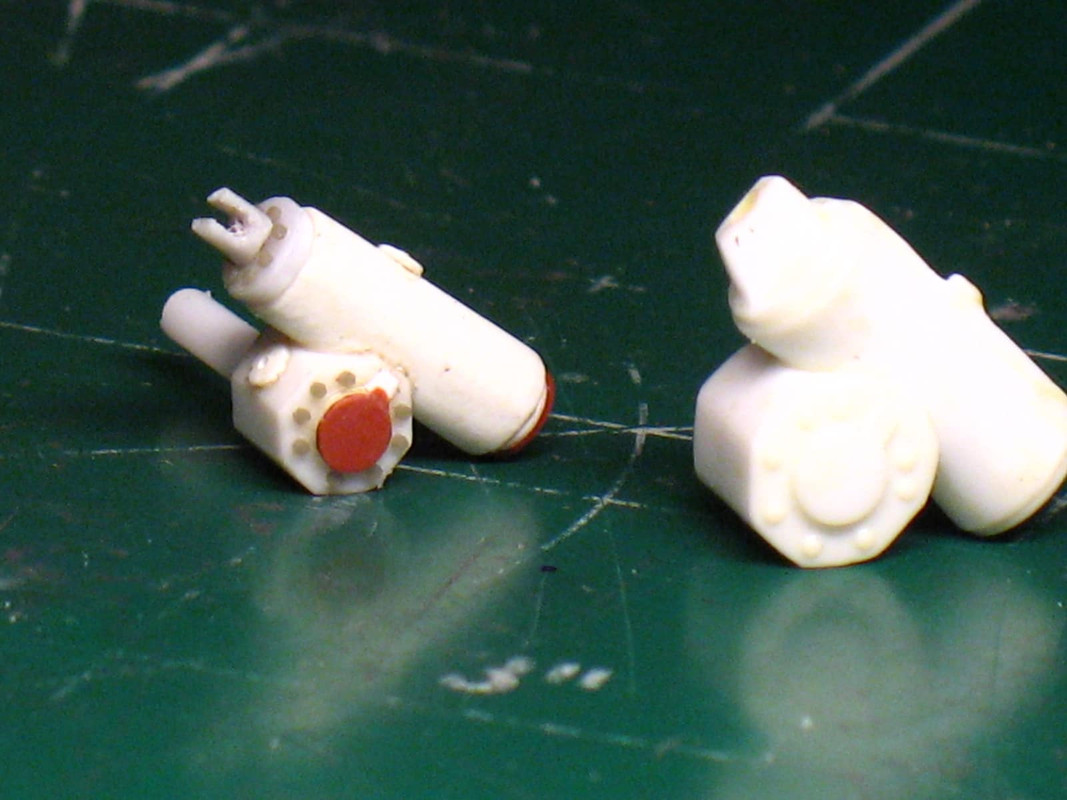

Думаю, что я её просто частично сымитирую. Для этого сделал с нуля сам гидроусилитель, т.к. найденный в "закромах Родины" оказался очень большим, да и конфигурацией подгулял.

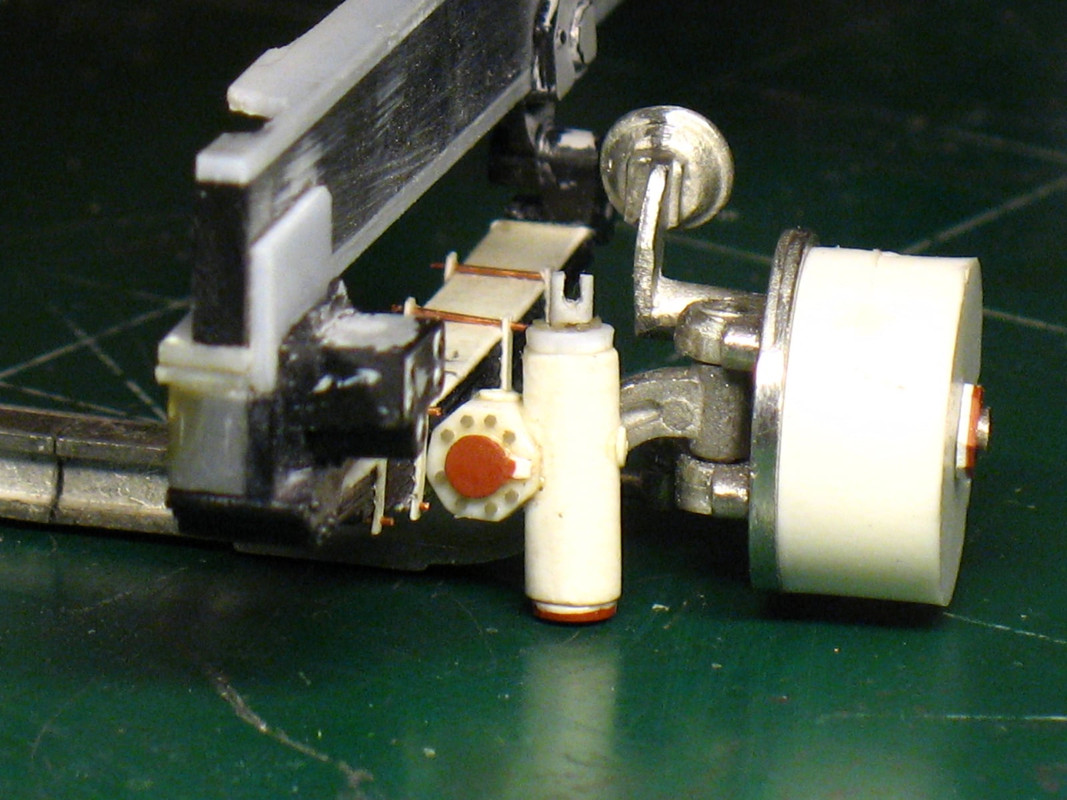

Прикинул его по месту, а заодно поставил правильно тормозные цилиндры.

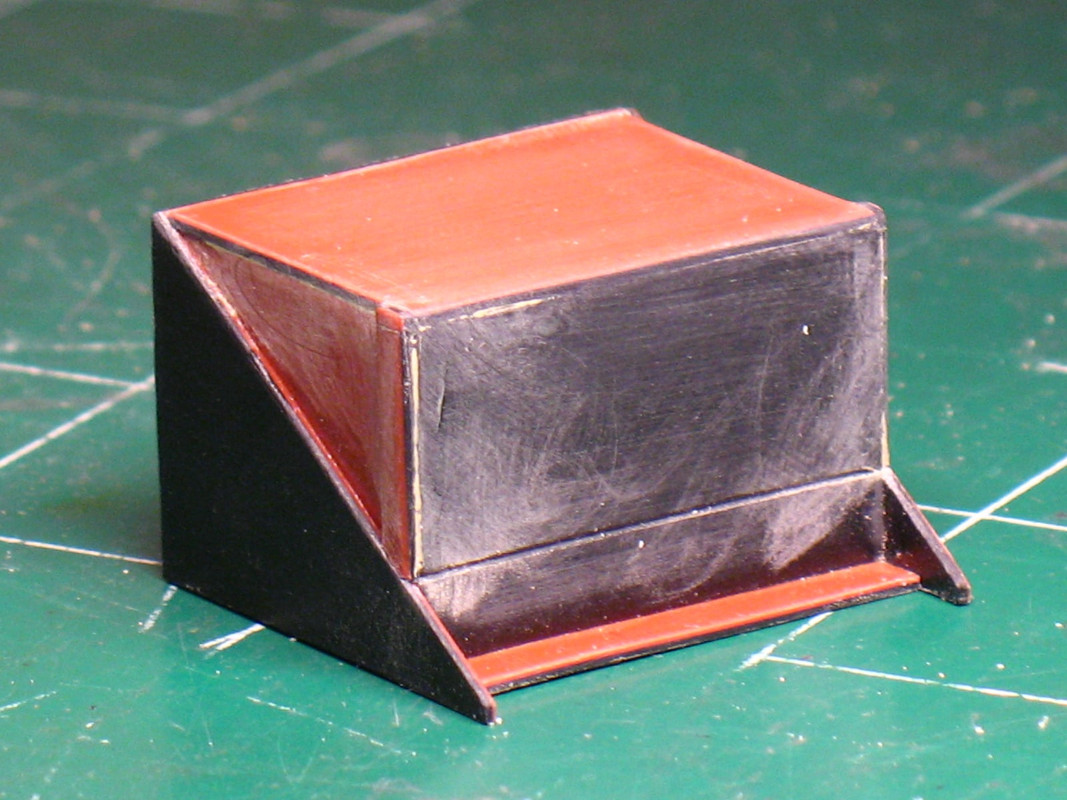

Попутно был изготовлен бензобак с причиндалами для его крепления на раму и аккумуляторный ящик. Чуть позже добавлю на них подножки.

[PETERSON]

Отлично получается. А я сам тебе дал ссылку на первой странице темы и забыл про неё. А сейчас посмотрел, и точно, конструкция, как у Серёгиного Мака.

[Паша]

Вот это я понимаю подход! Время три часа ночи, а Сергей пилит и пилит!!!

[sb]

То PETERSON
Миш!
Я по этим и им подобным фоткам и разбирался после ваших консультаций.
То Паша
Увлёкся маленько! Да и масть пошла!

[ded@]

...
На раму устанавливается солидных размеров ящик. Сначала изготовил и поставил на место поддон для него, ну а потом и сам ящик. Прикинул в сборе. ...

Сергей, а ты помнишь, что внутри этого ящика ещё один барабан с раздаточным шлангом меньшего диаметра? И его с соседним шкафом соединяет труба...
https://youtu.be/Q_yOTIQMNHc?t=2m22s


И ещё... не знаю видел ли...

[sb]

То ded@
Андрей!
Дело в том, что далеко не на всех машинах этот ящик присутствует. Вернее, на большинстве его нет. /Если мы говорим об одном и том же.

Последнее фото не видел. Спасибо за него.
А что ты имел ввиду, когда мне его показал? То, что он не армейского цвета? Из "народного хозяйства"?
Кстати, это не мой трак. Что то похожее по схеме и значительно короче.

[ded@]

То ded@
... Что то похожее по схеме и значительно короче.

R-11 на базе Интера (3-е поколение) - схема та же.
Мужики как раз ковыряются в фильтре, будни сервисной службы, так сказать.... )))

P.S.:
Если не силён в схемах, спрашивай.... Левая часть (от танка) точно тебе пригодится: там и насос и фильтры и клапана всякие
