МАСК R685 ST 1/25 scale AMT

[RUNNER]

Точно, теперь понятно.) А я сопоставлял геометрию захвата с "лапами якоря"..

[PETERSON]

Да, Серёг, "якорь" надо бы к стреле приклеить, коллеги совершенно правы. И ещё я насчитал всего по пять болтовых соединений этого отростка на стреле, а у тебя вдвое больше.

[sb]

Где бы глянуть этот якорь вместе с дровами?
Придётся Деда просить пошарить в сети.

[Elephant]

...тут можно глянуть фото и видеоролики по устройству и процессу погрузки:
https://www.tigercat.com/product/234b-loader/
...в списке выпускаемых манипуляторов есть та же 220-я серия, что на прототипе...


...еще мне кажется, не совсем корректно упирать опору, что находится за кабиной, в тело ГЦ. Понятно, что на прототипе "умельцы" сделали так. Думаю, ГЦ и его крепления будут испытывать боковые нагрузки (что называется "на излом"). Логичнее ставить опору под каркас стрелы, как тут:
http://fskequipment.com/jsite/86-fsk/332-1998-prentice-210e-loader-mounted-on-mack-truck
https://forestryequipmentsales.com/742/210C/2337/Prentice-210C-Loader-with-a-Sirro-60-Slasher-SOLD.html
https://www.equipmtl.com/en/sku/27537/
...на мой взгляд, ГЦ на модели должны быть потолще.
Такие мысли...

[PETERSON]

Кстати, Стас хорошую идею по поиску подал. Набираешь в поиске Prentice 210E Loader и получаешь кучу картинок или видео.
https://www.google.com/search?q=Prentice+210E+Loader&client=firefox-b-d&source=lnms&tbm=isch&sa=X&ved=2ahUKEwjJ5dero43mAhVR8aYKHbgOBXU4ChD8BSgCegQICxAE&biw=1920&bih=1086
https://www.google.com/search?q=Prentice+210E+Loader&source=lmns&tbm=vid&bih=1086&biw=1920&client=firefox-b-d&hl=ru&ved=2ahUKEwiHiseZpo3mAhUBTZoKHWJcBdcQ_AUoBHoECAEQBA

[PETERSON]

И вот тут, на стр. 63-67 много полезных размеров по модели 210E
https://www.fs.fed.us/t-d/programs/forest_mgmt/saleprep/smallwood/LogLoaders.pdf

[Elephant]

...похоже, нечаянно отбили у Сергея желание виповать
Сергей, возвращайся! Давай продолжать!))

[PETERSON]

Да нет, Сергей просто залип на фотографиях и видео по нашим ссылкам.
Думаю, обновление будет очень скоро.

[yura1961]

Да пилит он,пилит!Некогда отвлекаться по пустякам.

[sb]

...похоже, нечаянно отбили у Сергея желание виповать

Ничего мне не отбили! Всё на месте!
Просто расставляю по ранжиру многочисленные табуретки вдоль стены и режу помидоры в салат!

[Серёга]

Просто расставляю по ранжиру многочисленные табуретки вдоль стены и режу помидоры в салат!

Хорошо сказал. Надо запомнить.

[sb]

Продолжим понемножку.
Занялся изготовлением, как я считаю, самой сложной деталью этой модели: захватом.

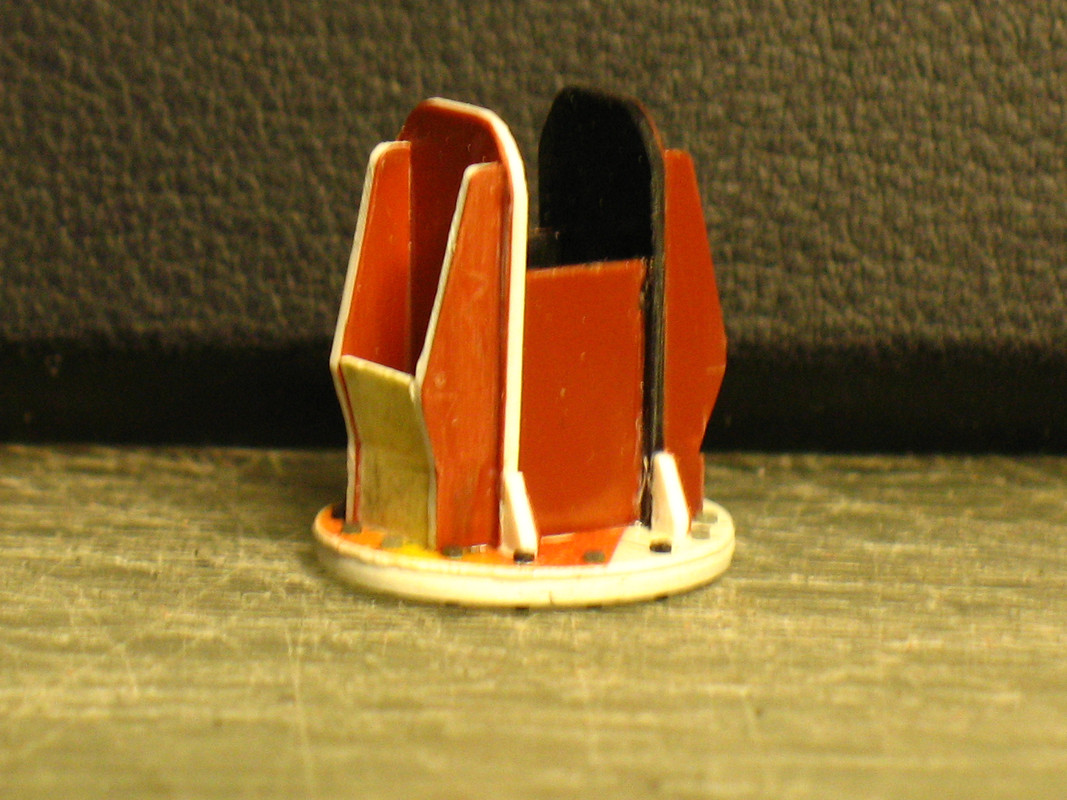

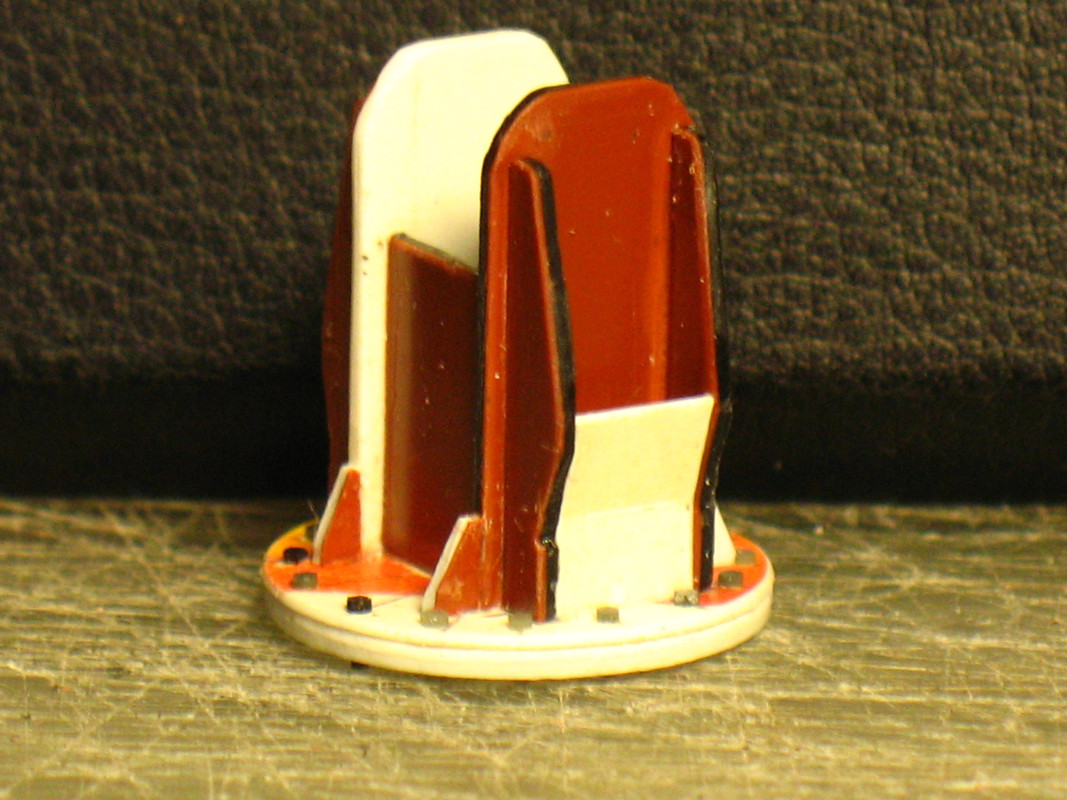

Для начала изготовил верхнюю часть сборки.

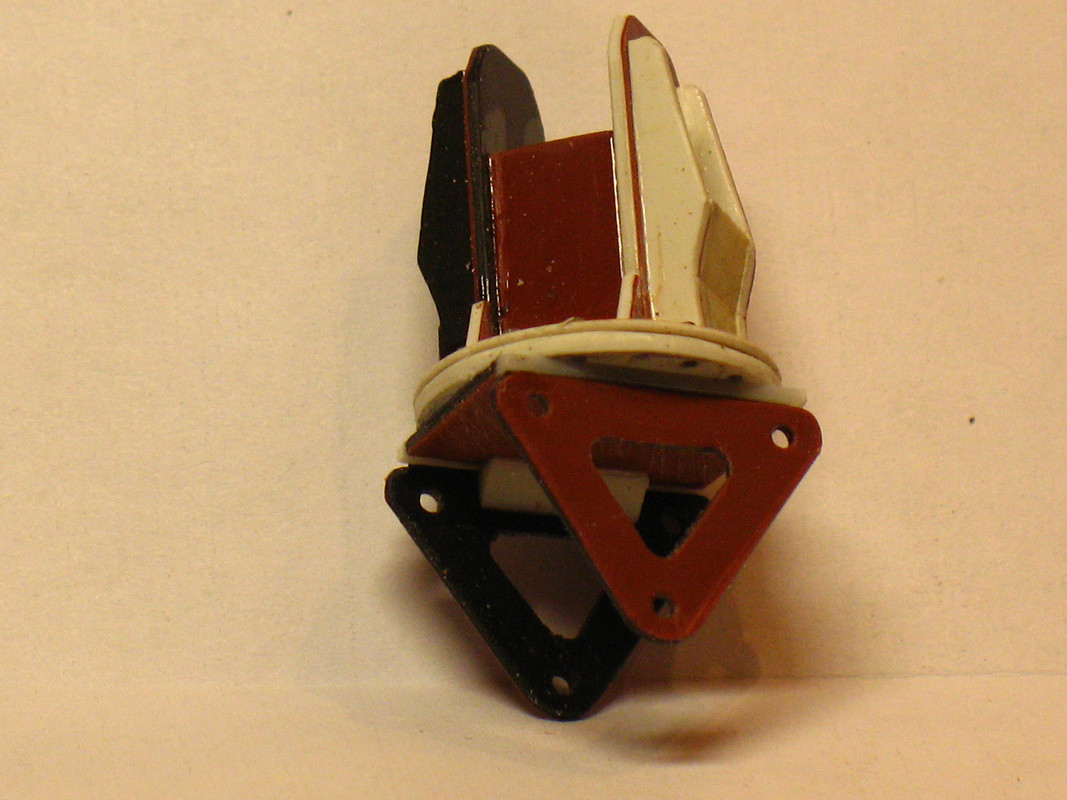

Затем изготовил и приклеил на место треугольники.

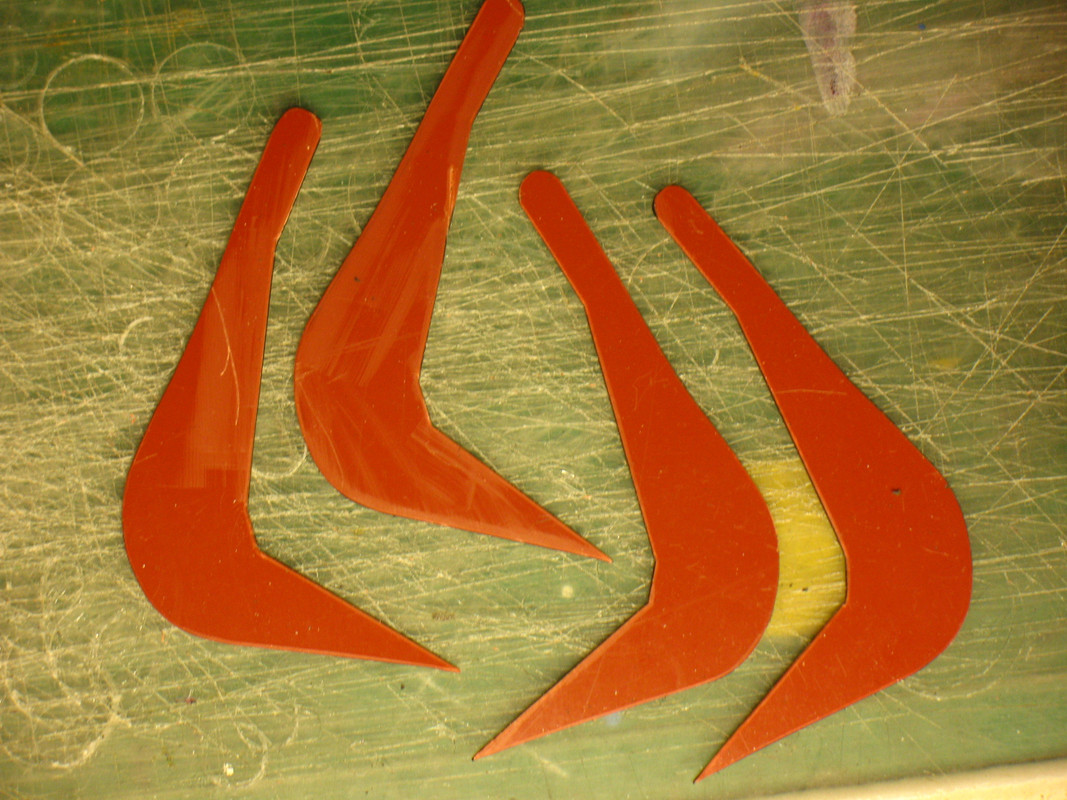

"Изобрёл" заготовки самого захвата.

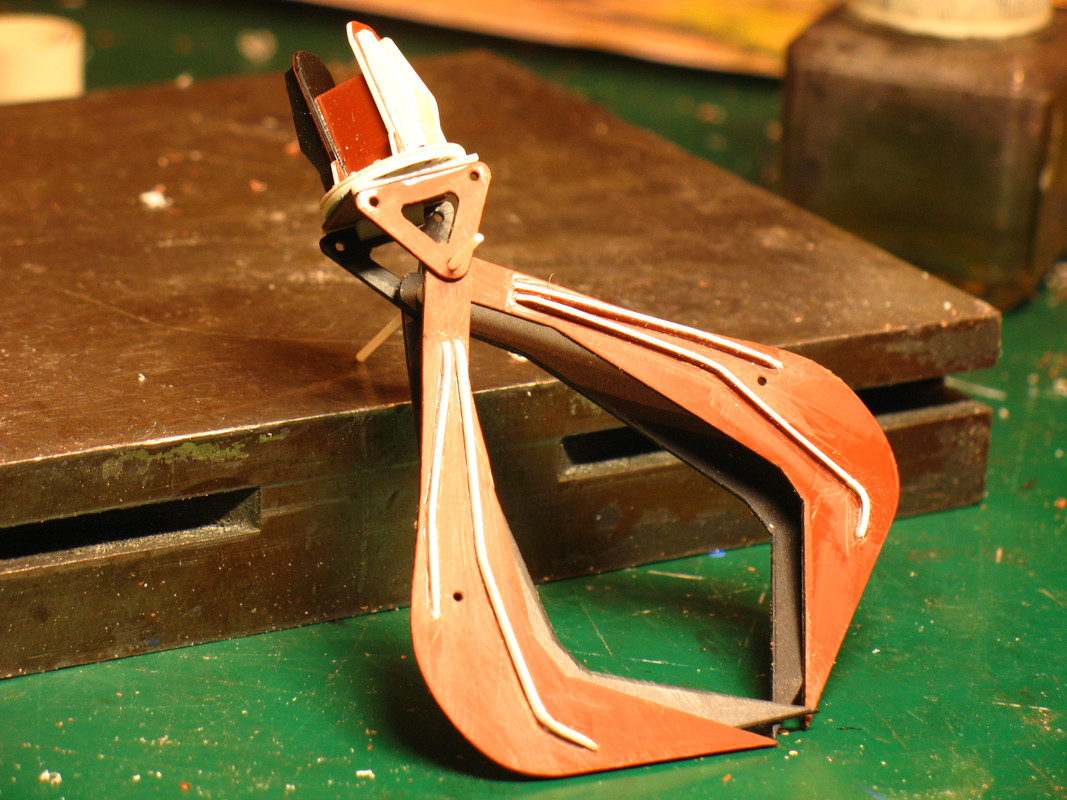

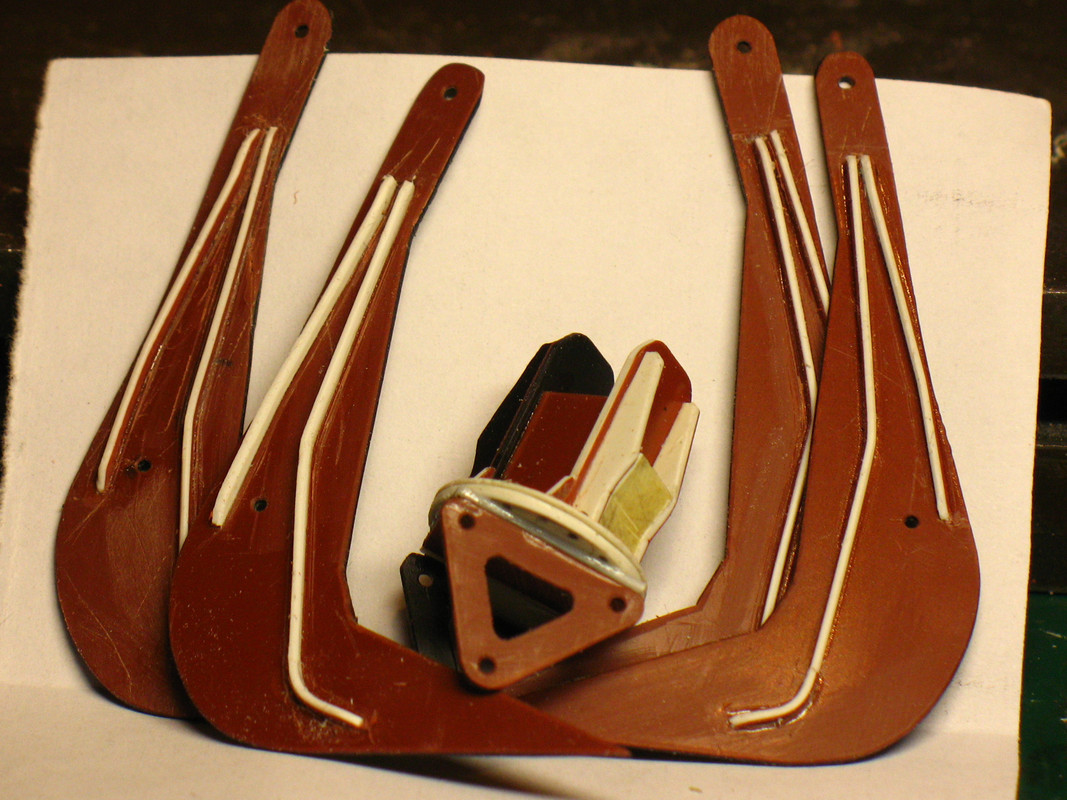

На них появились рёбра жёсткости.

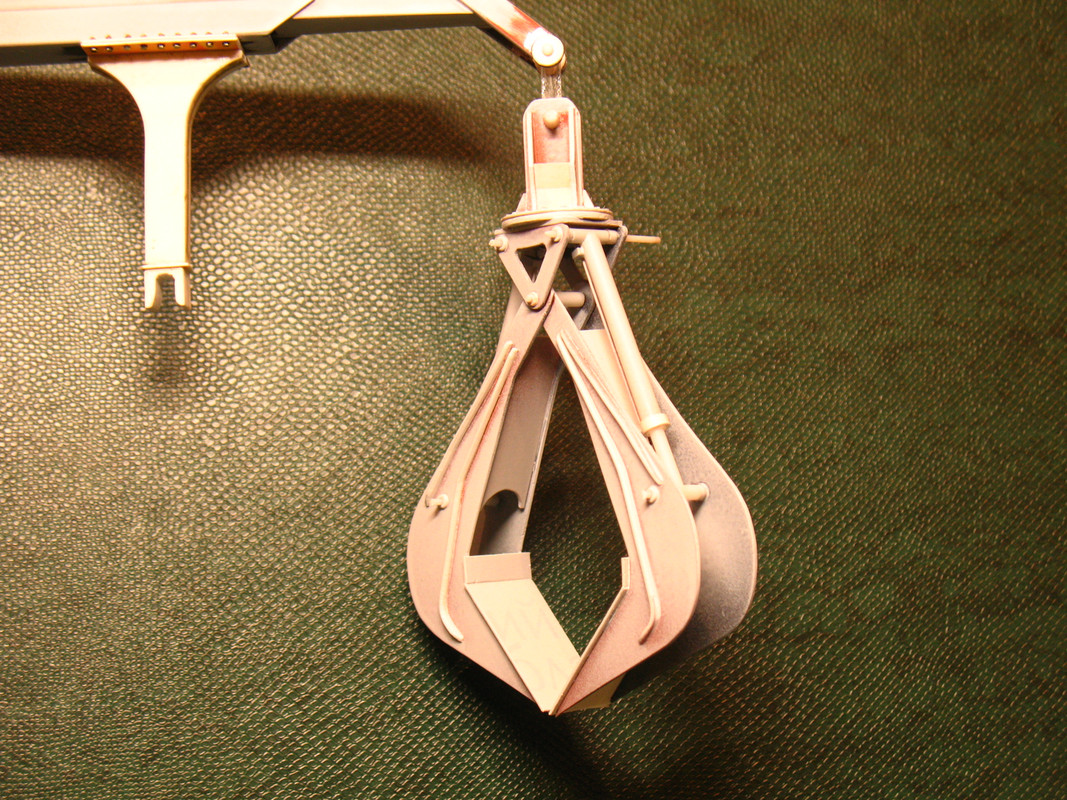

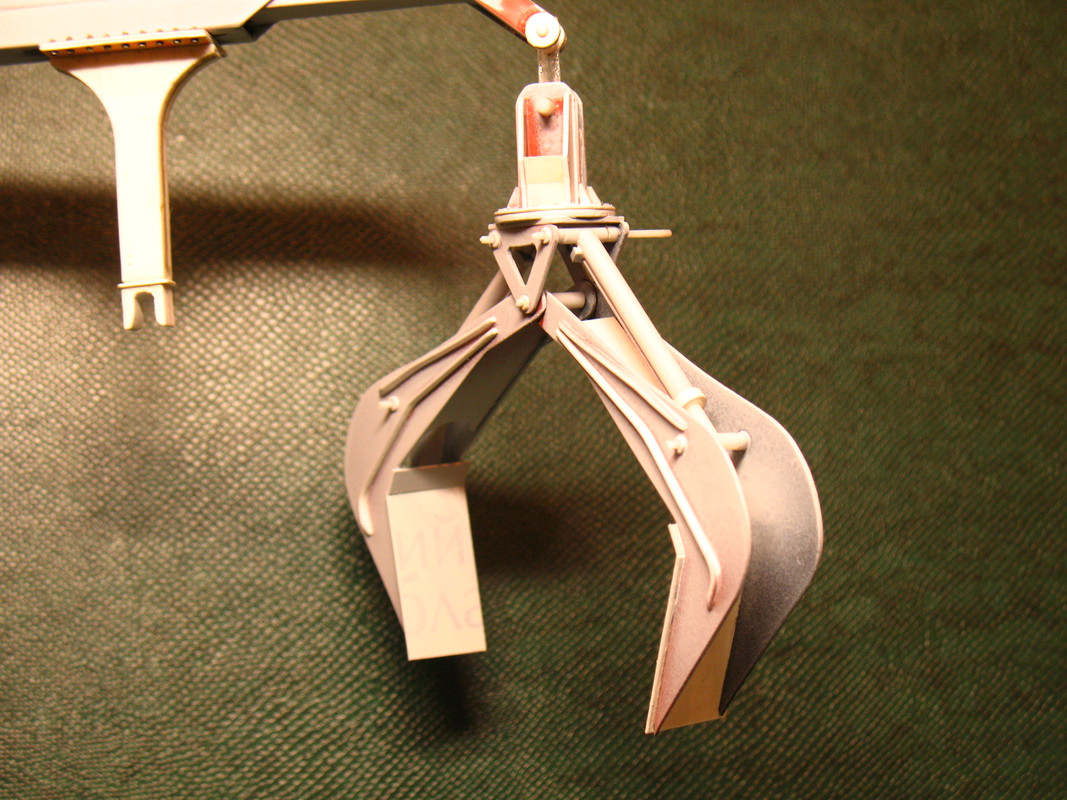

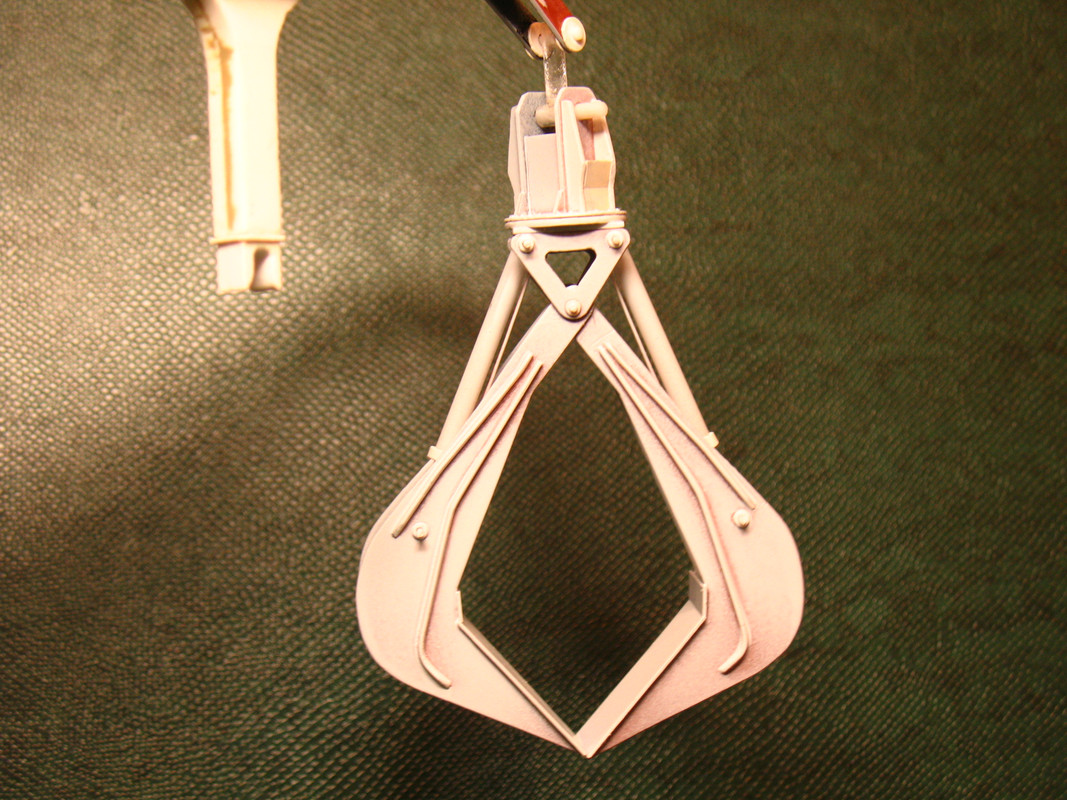

Примерка.

Пока так.

[sb]

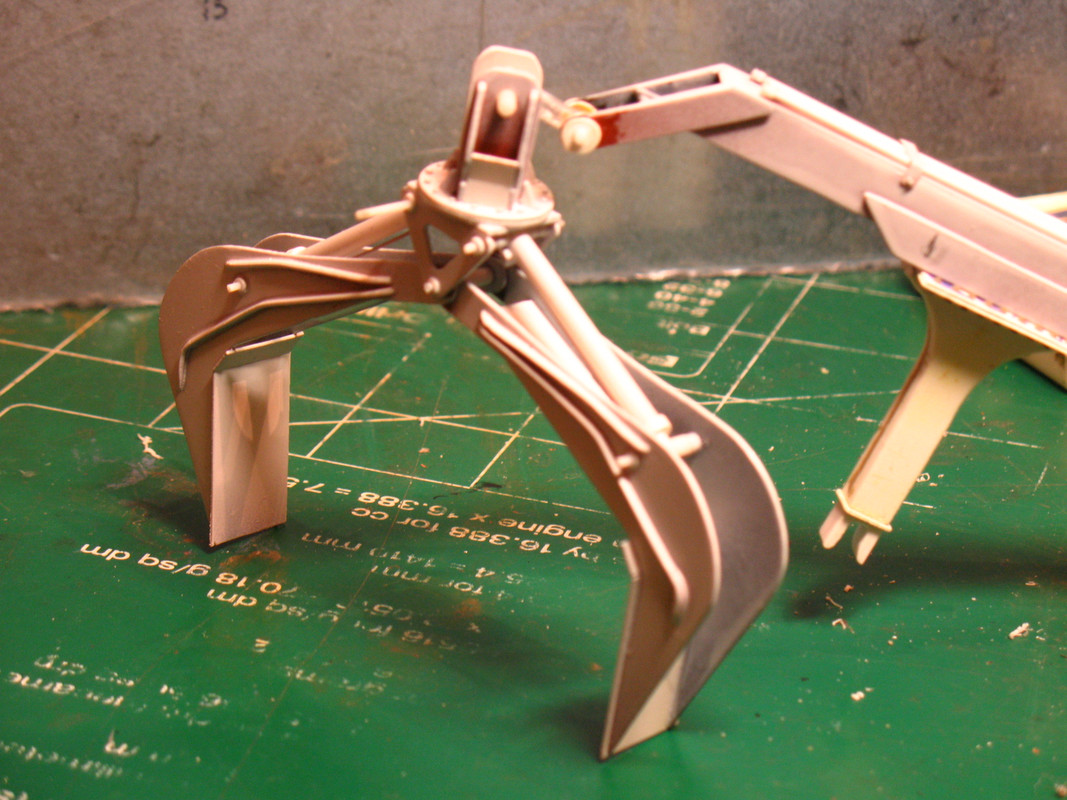

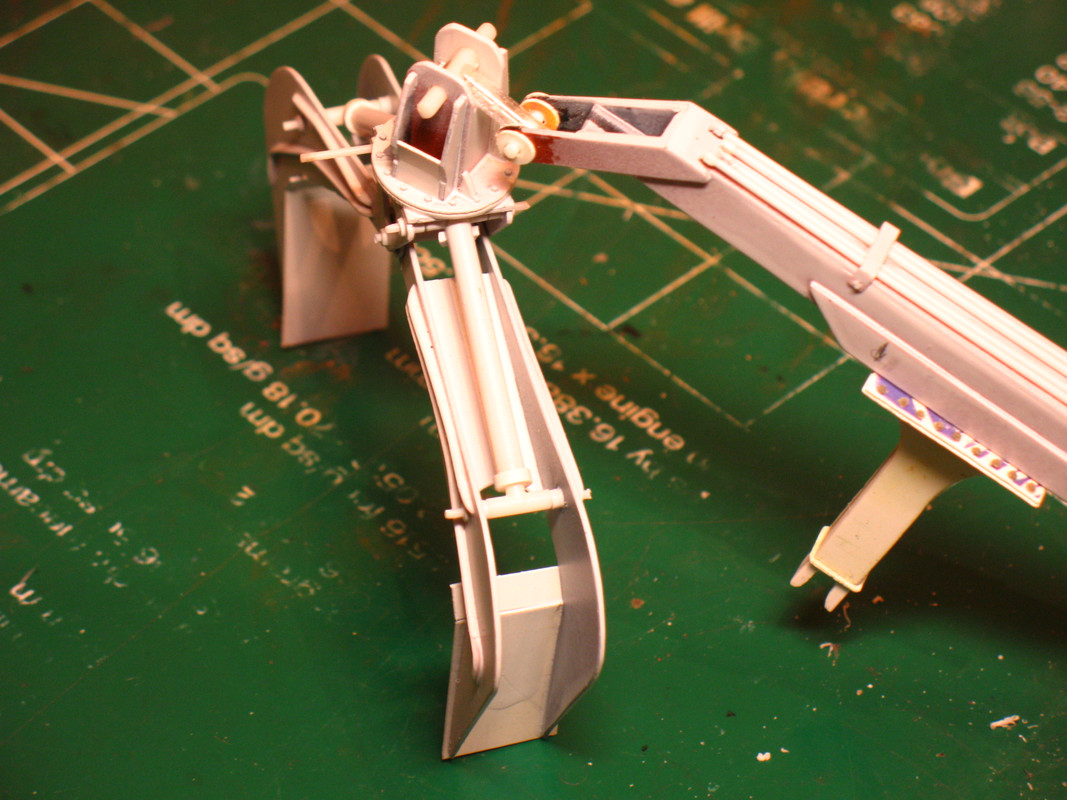

Собрат л и грунтанул. Чтобы просветить.





Мне понравилось.

[Серёга]

Мне понравилось.

Ну, в принципе, нам - тоже!

[subarik]

Здорово выходит Серёг, я скоро выложу альбом Маск FC-FCSW, там такие крокодилы, тебе точно понравятся )...
