Peterbilt 379 custom

АлекSay · 12 января 2019, 01:16:56

Пока вечера проходят за наблюдением лайфтайминга Dakar 2019 и поиска информации что там происходит, решил занять чем-то руки. Вспомнил о бачке омывательной жидкости. 
Как-то Я даже не рассчитывал его сделать, скорее собирался просить у знакомого напечатать на 3D. 
Но для интереса решил попробовать.

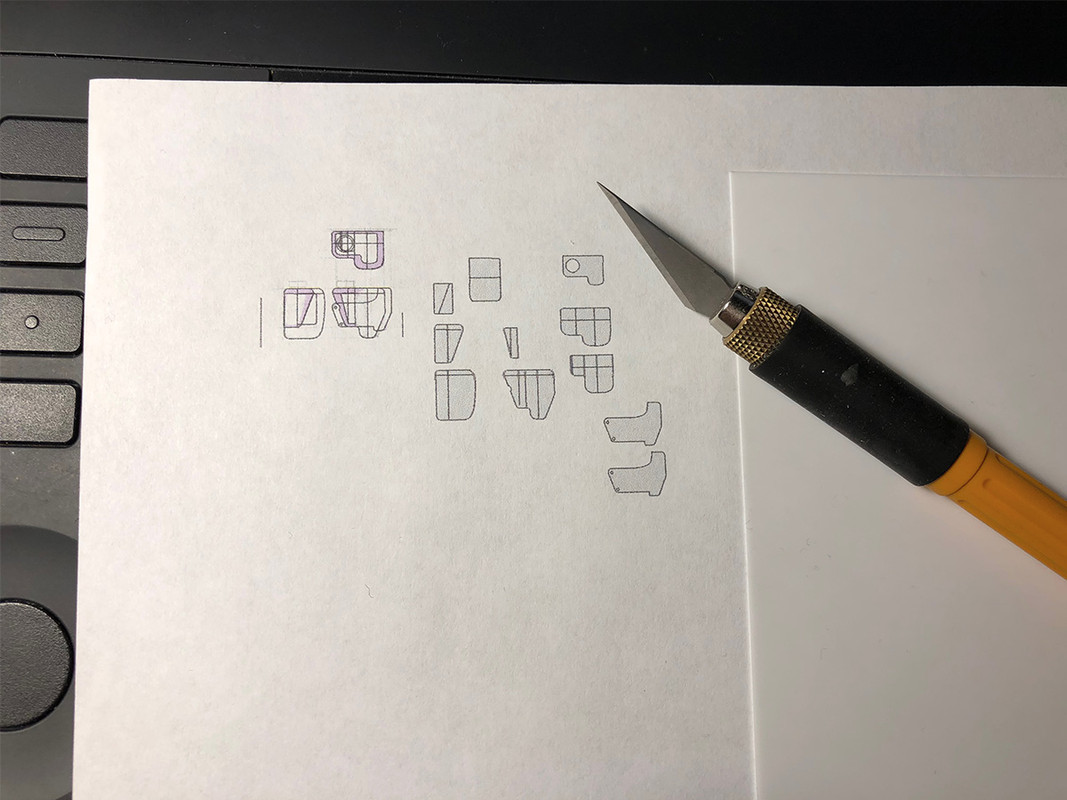

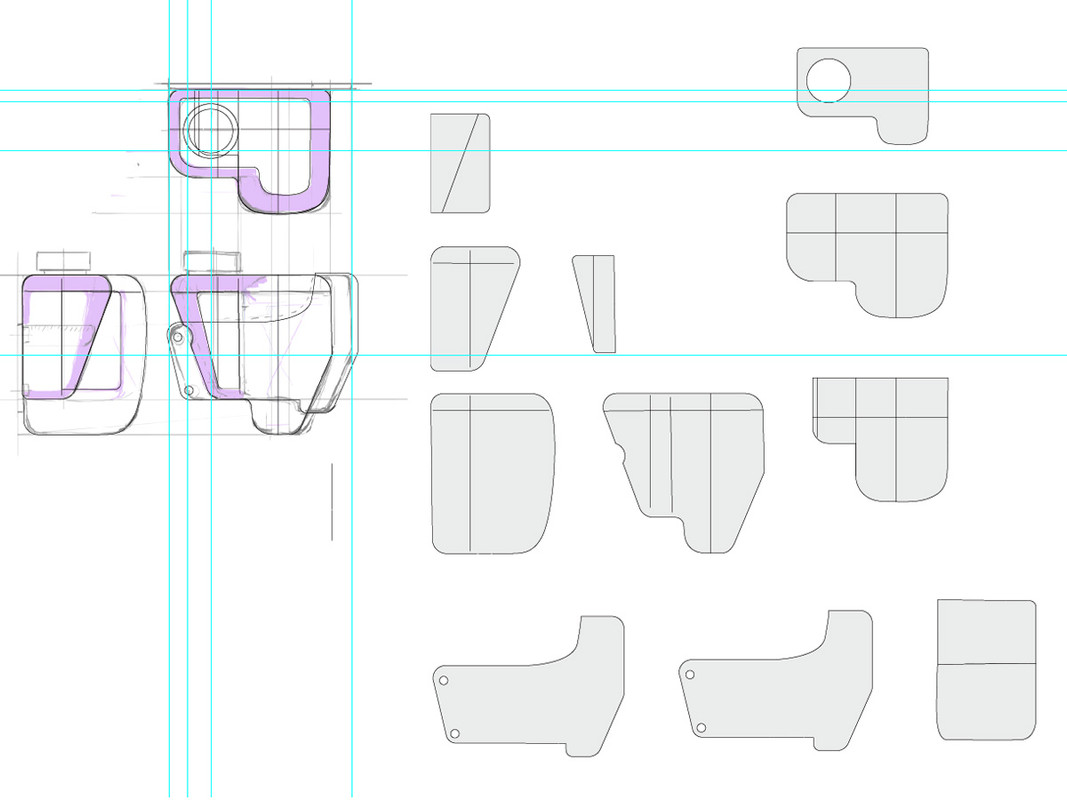

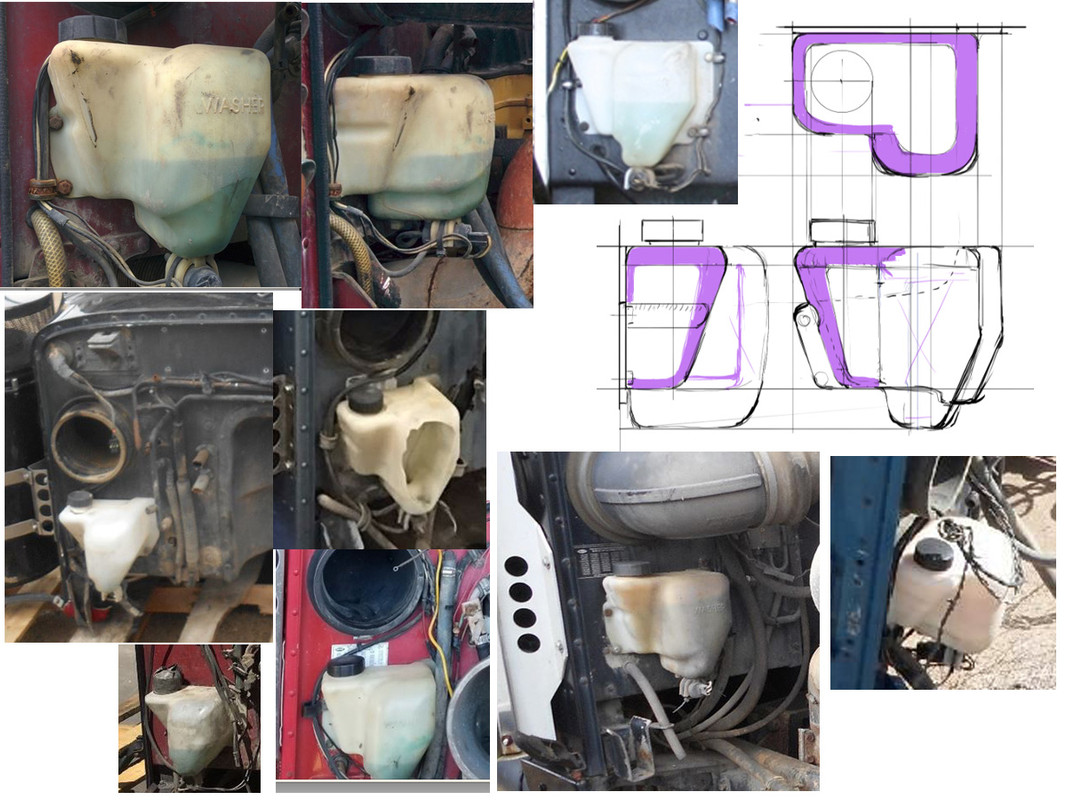

Собрал референсы, высчитал по фотографиям примерный размер, и набросал чертёж от руки.

Вычертил все рёбрышки.

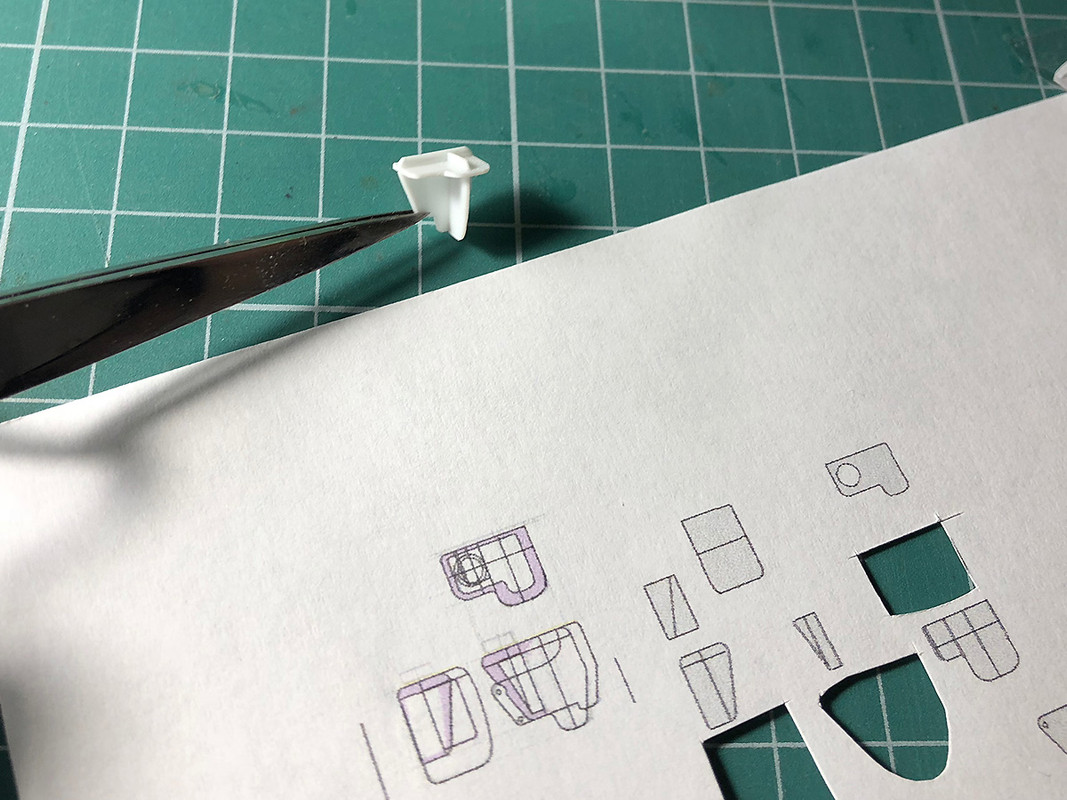

После распечатки хотел кинуть затею, но всё же решил попробовать, не зря же чертил) 

Потихоньку собрал скелет из рёбер. Пластик tamiya 0.3mm

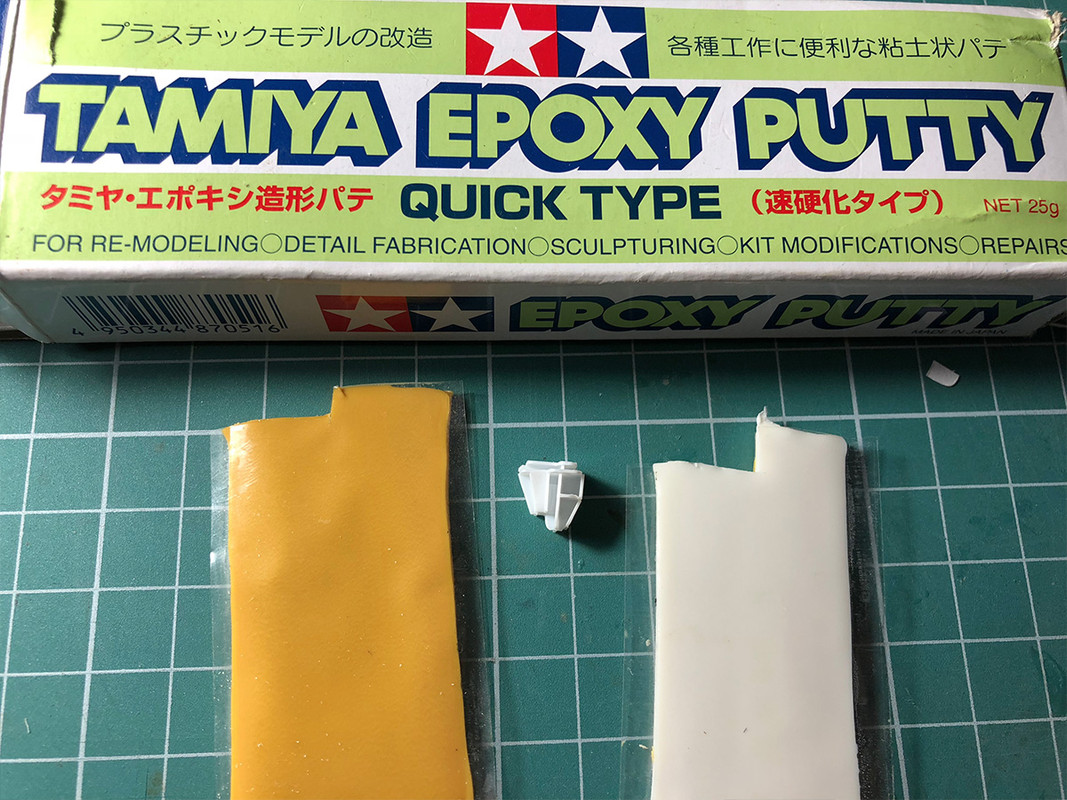

Начал заполнять все полости.

Около час ушло на сглаживание всей формы.

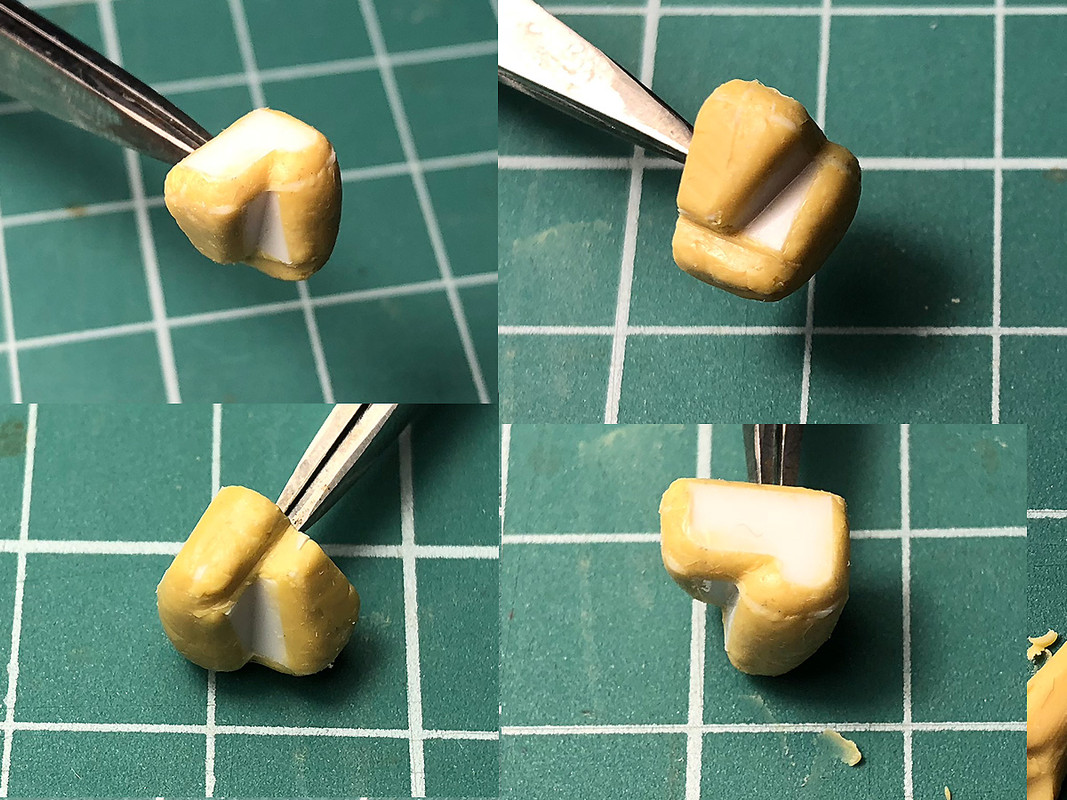

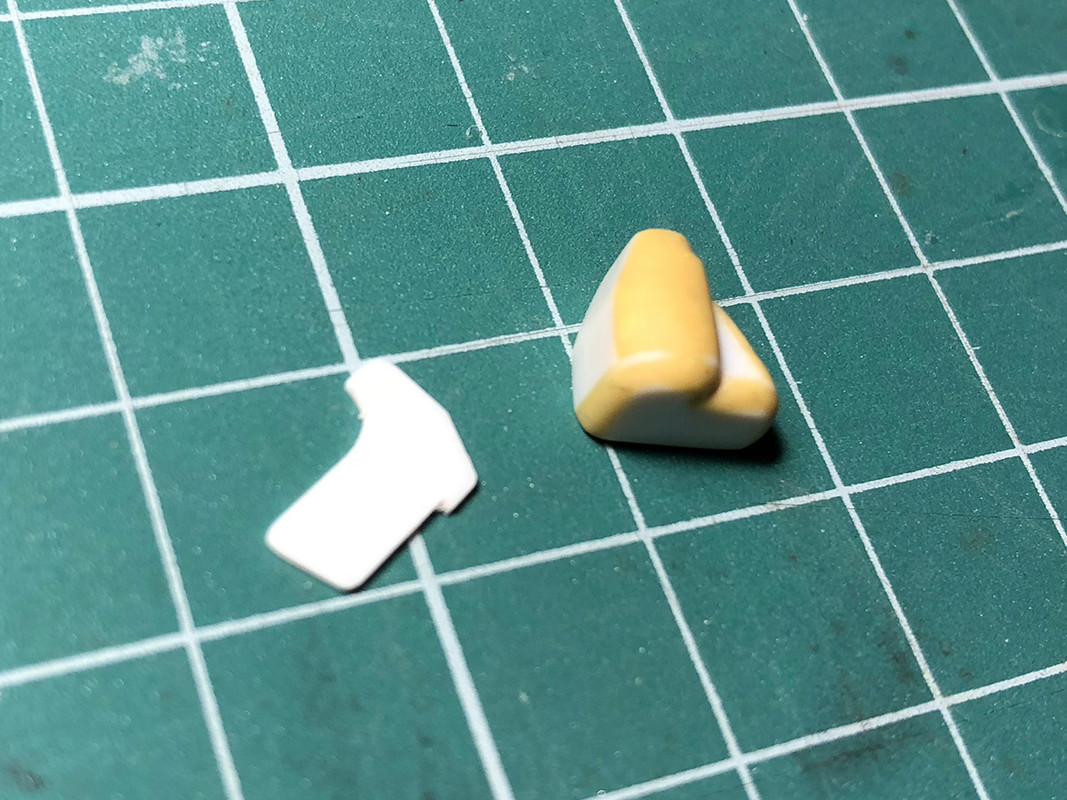

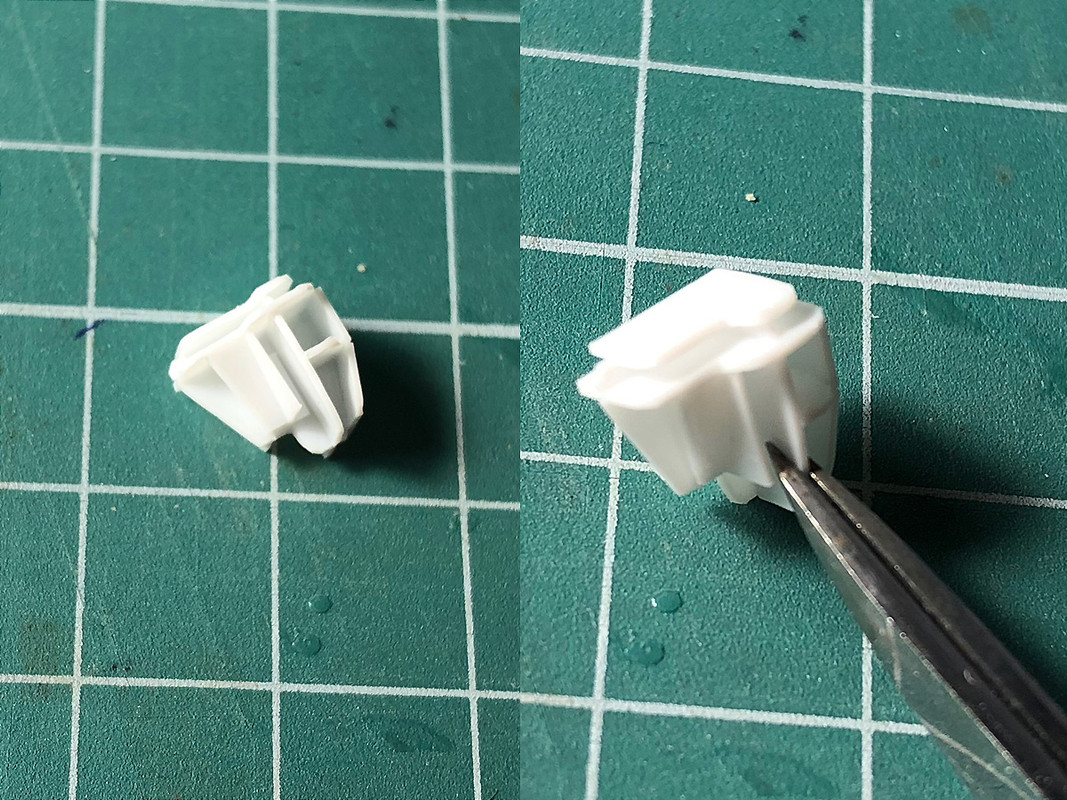

После отвердевания шлифовки было не много. Вырезал ещё детальку, «уши» крепления у кабине.

Добавил ещё немного шпаклёвки чтобы слить плавным переходом детали. И сделал крышку.
 Пока вот как вышло, ещё отшлифую соединение, добавлю болты и вывод жидкости.

Сравнение с китовым.

Результатом остался даже удивлён

Пока всё.

RUNNER · 12 января 2019, 01:32:09

Серьёзный подход!..) Мне бы и в голову не пришло делать для такой мелочи каркас/рёбра... пилил бы из цельного куска пластика, стачивая лишнее и подклеивая недостающее..

АлекSay · 12 января 2019, 01:51:09

Цитата: RUNNERСерьёзный подход!..) Мне бы и в голову не пришло делать для такой мелочи каркас/рёбра... пилил бы из цельного куска пластика, стачивая лишнее и подклеивая недостающее..

Вначале тоже думал пластик слоями и выпиливать, но такая замысловатая форма бачка и маленький размер, что я не был уверен что получиться. Решил так попробовать )

PETERSON · 12 января 2019, 04:13:55

Отлично получилось! Болтиков только не хватает. За чертёж спасибо! Попробую построить и вырастить себе.

Motokent · 12 января 2019, 08:42:19

Хорошо получилось, интересный метод изготовления. Копии не предвидится?

insane77 · 12 января 2019, 10:53:34

Цитата: RUNNERМне бы и в голову не пришло делать для такой мелочи каркас/рёбра... пилил бы из цельного куска пластика..)

Аналогично) А приём интересный, надо его взять на вооружение.

Серёга · 12 января 2019, 12:55:54

Цитата: АлекSayОтыскал, посмотрел, действительно очень круто! Серёга а это работа кистью или декали?
!

Это декали из австралии, причем среднего качества. Сейчас на KitFormServices.com есть более современные пинстрайпы.

Серёга · 12 января 2019, 13:01:45

Да уж, круто!

Цитата: АлекSayОтыскал, посмотрел, действительно очень круто! Серёга а это работа кистью или декали?
!

Это декали из австралии, причем среднего качества. Сейчас на KitFormServices.com есть более современные пинстрайпы.

АлекSay · 12 января 2019, 14:38:12

Цитата: PETERSONОтлично получилось! Болтиков только не хватает. За чертёж спасибо! Попробую построить и вырастить себе.

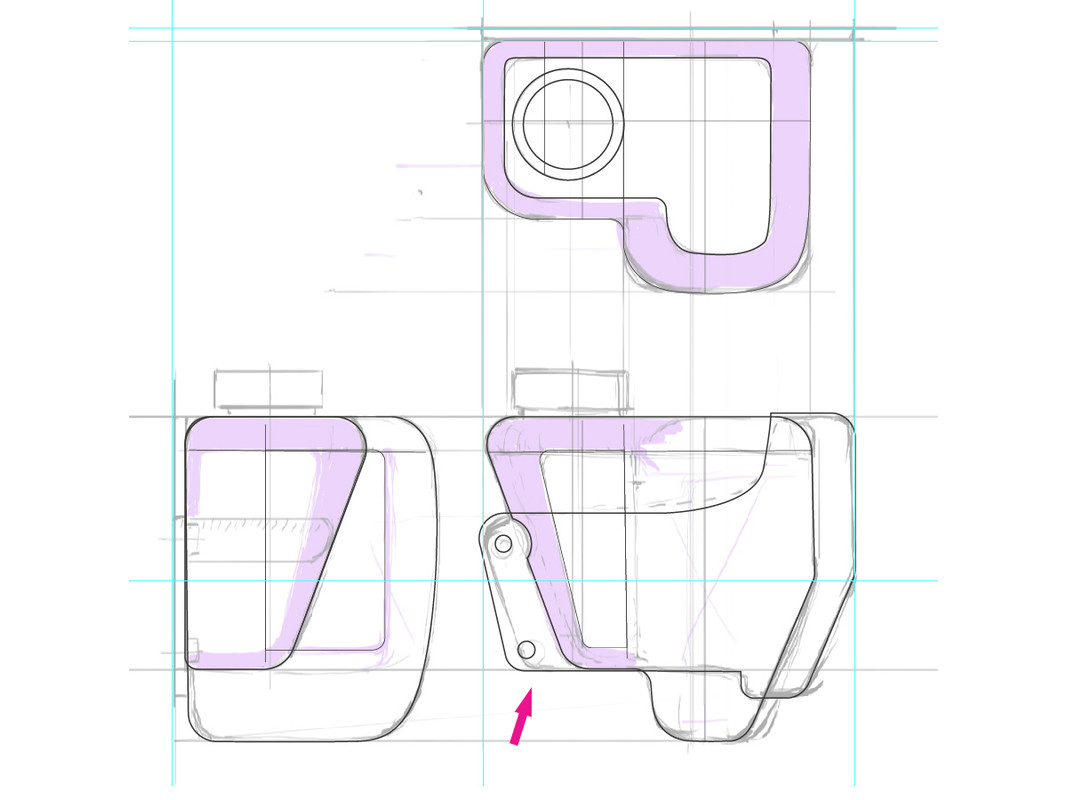

Вот немного получше чертёж, там подправил место указанное стрелкой. Размер по ширине я высчитал примерно 9,3мм

АлекSay · 12 января 2019, 14:41:11

Цитата: MotokentХорошо получилось, интересный метод изготовления. Копии не предвидится?

Ещё не доводилось ничего копировать. Пока не освоил эту технологию.

АлекSay · 12 января 2019, 16:27:31

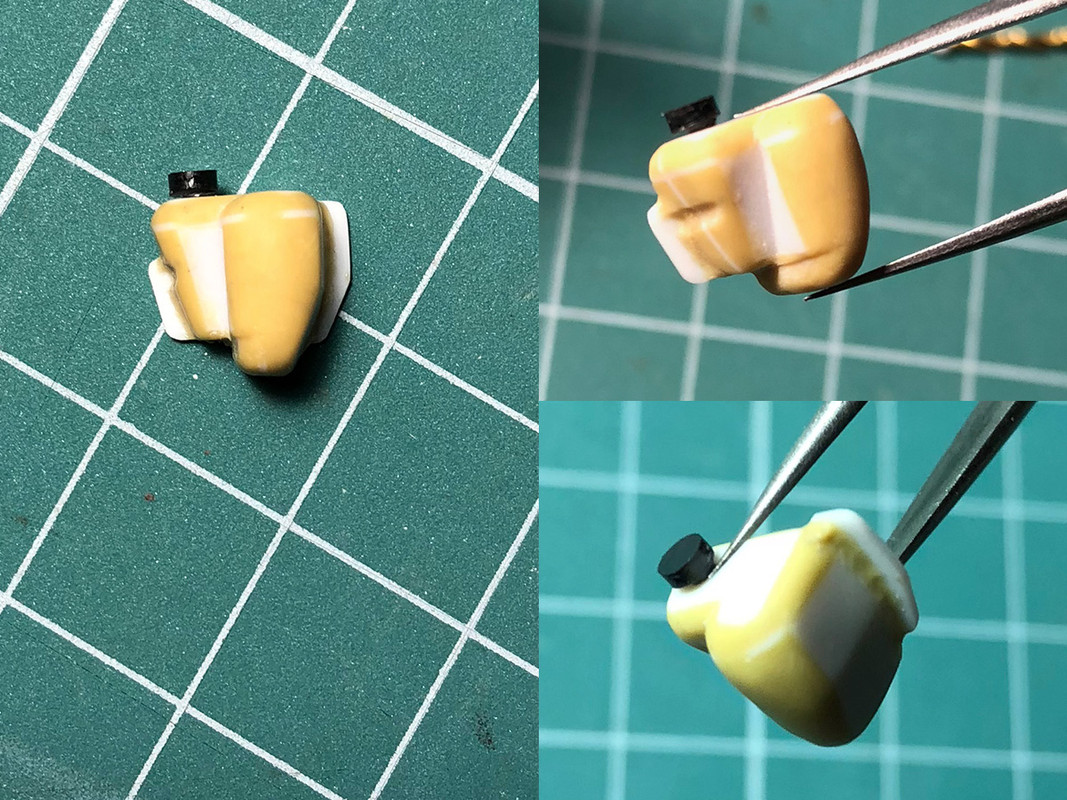

Закончил с бачком.

PETERSON · 12 января 2019, 16:50:54

Пожалуй, это лучший бачок из того, что мне доводилось встречать. Постараюсь свой сделать не хуже.

PETERSON · 13 января 2019, 04:34:36

К сожалению, твои чертежи мне не пригодились - я построил бачок более точно по фотографиям.

Вот тут видна разница (мой бачок показан оранжевыми линиями):

Это, конечно, мелочи, по сравнению с тем, что нам в ките даёт Итал.

А ещё у меня вопрос. Как ты сделал дверные проёмы? Ты нам про это ничего не рассказал и не показал, но на заднем плане они видны.

АлекSay · 13 января 2019, 11:28:59

Цитата: PETERSONА ещё у меня вопрос. Как ты сделал дверные проёмы? Ты нам про это ничего не рассказал и не показал, но на заднем плане они видны.

Расскажу в ближайшее время про двери и проёмы.

АлекSay · 13 января 2019, 19:23:04

Двери. 

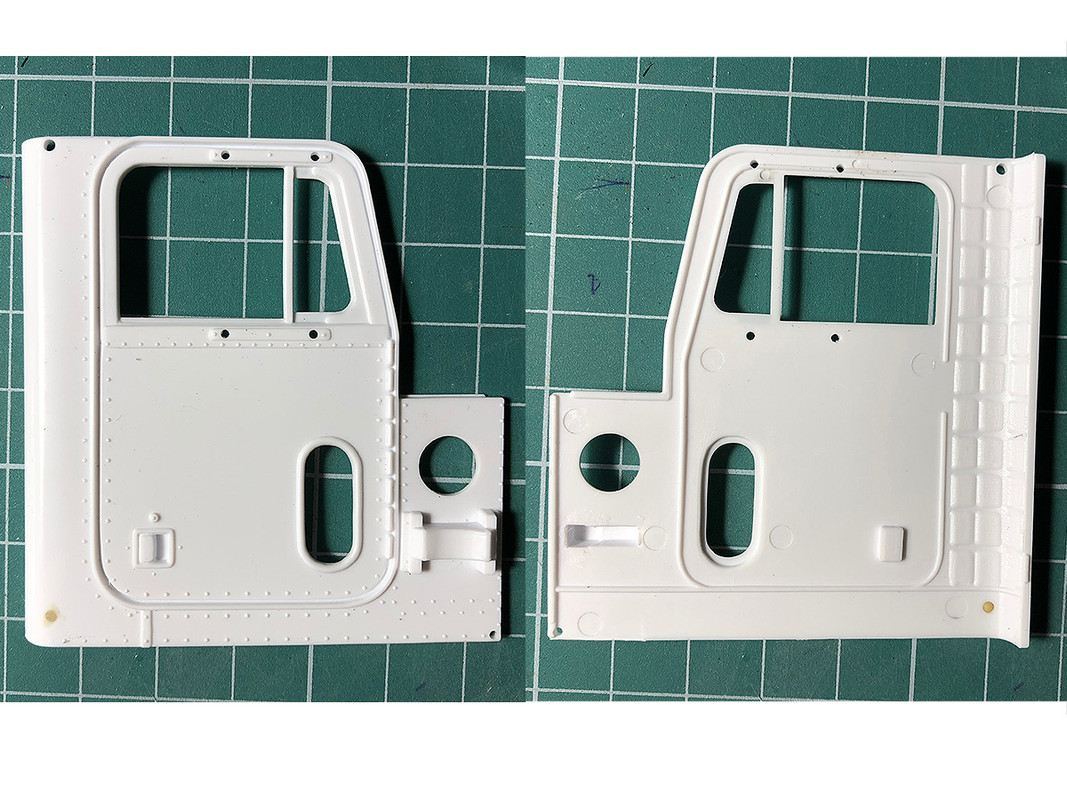

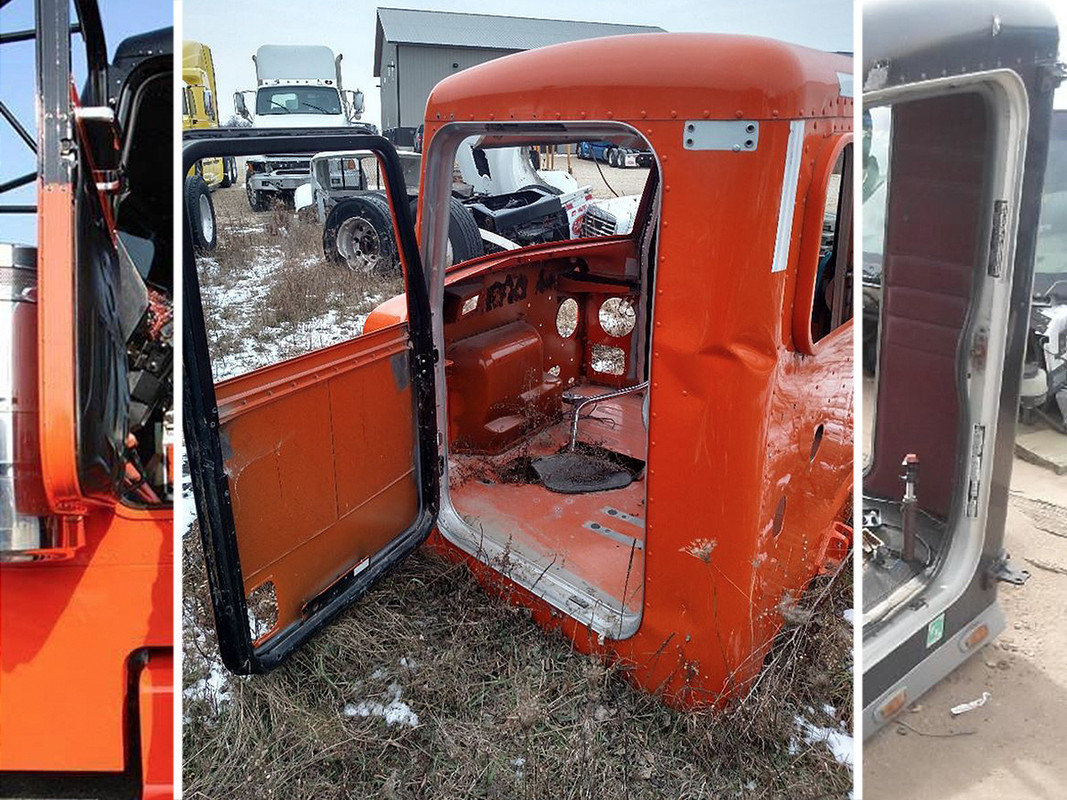

Немного фотореференсов.
Очень понравилась окраска торца двери в два цвета. (+ в пользу решения красть кабину в два цвета), а профиль дверного проёма нравиться в цвете алюминия.

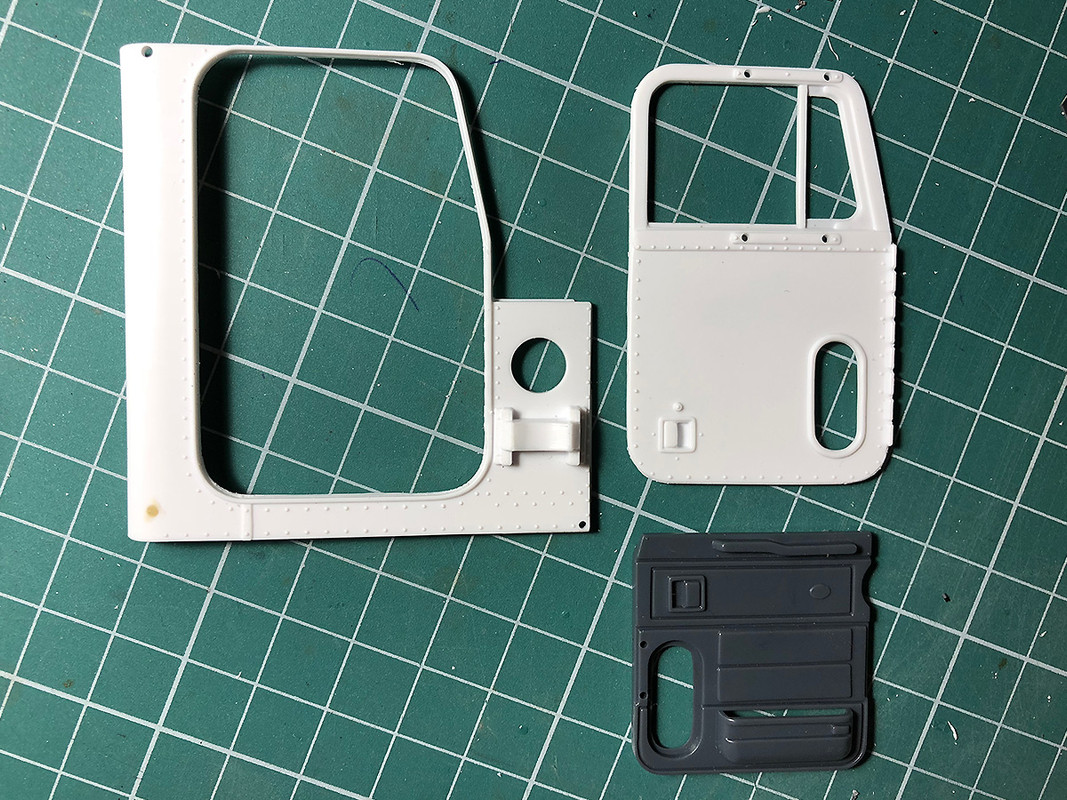

Вырезанием дверей на этом форуме я точно никого не удивлю

Просто выкину фотографии.

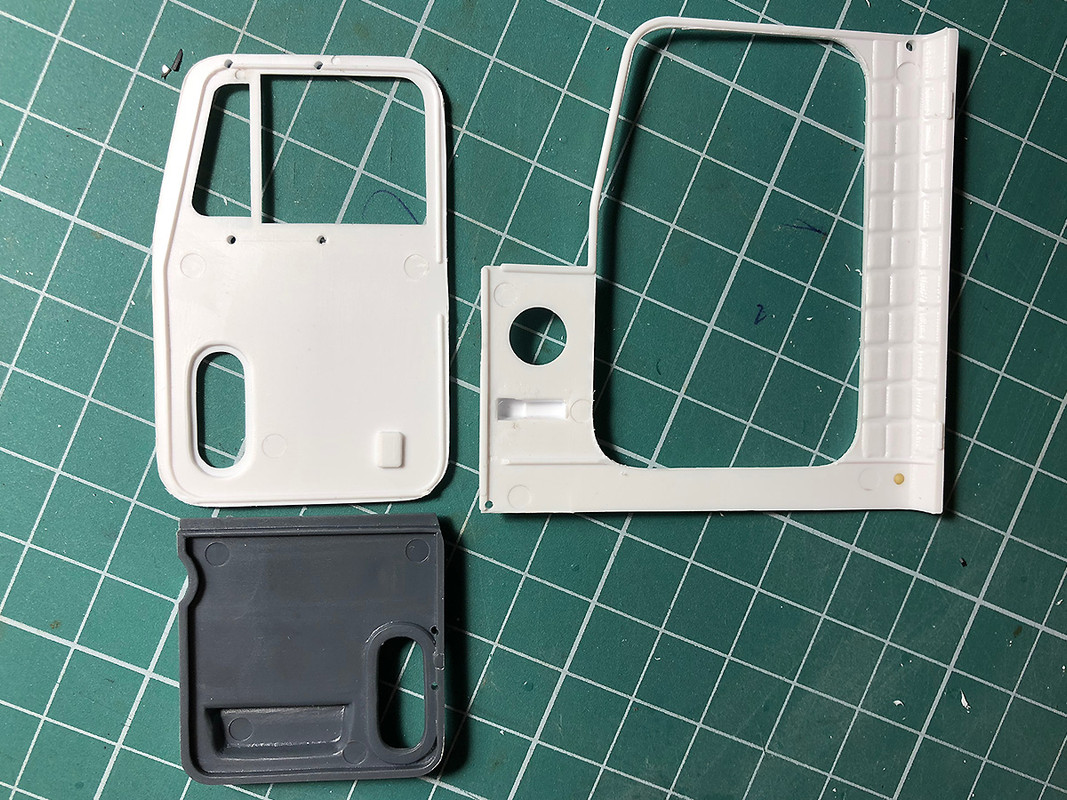

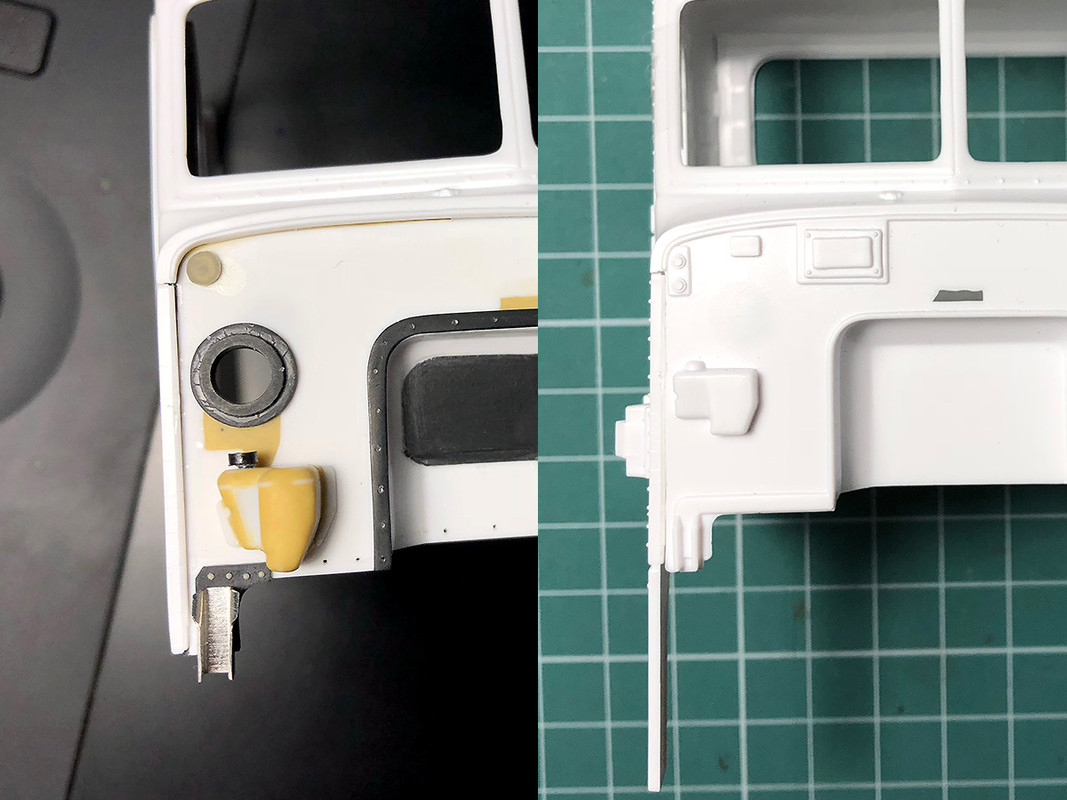

Дверной проём.

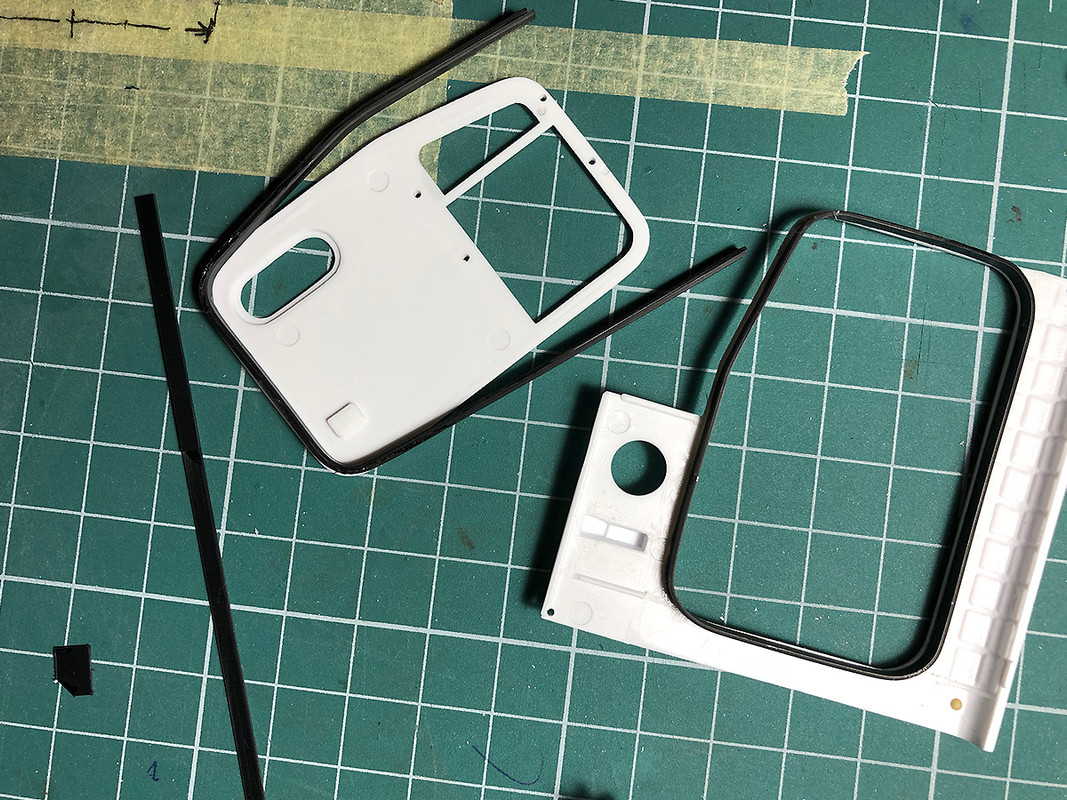

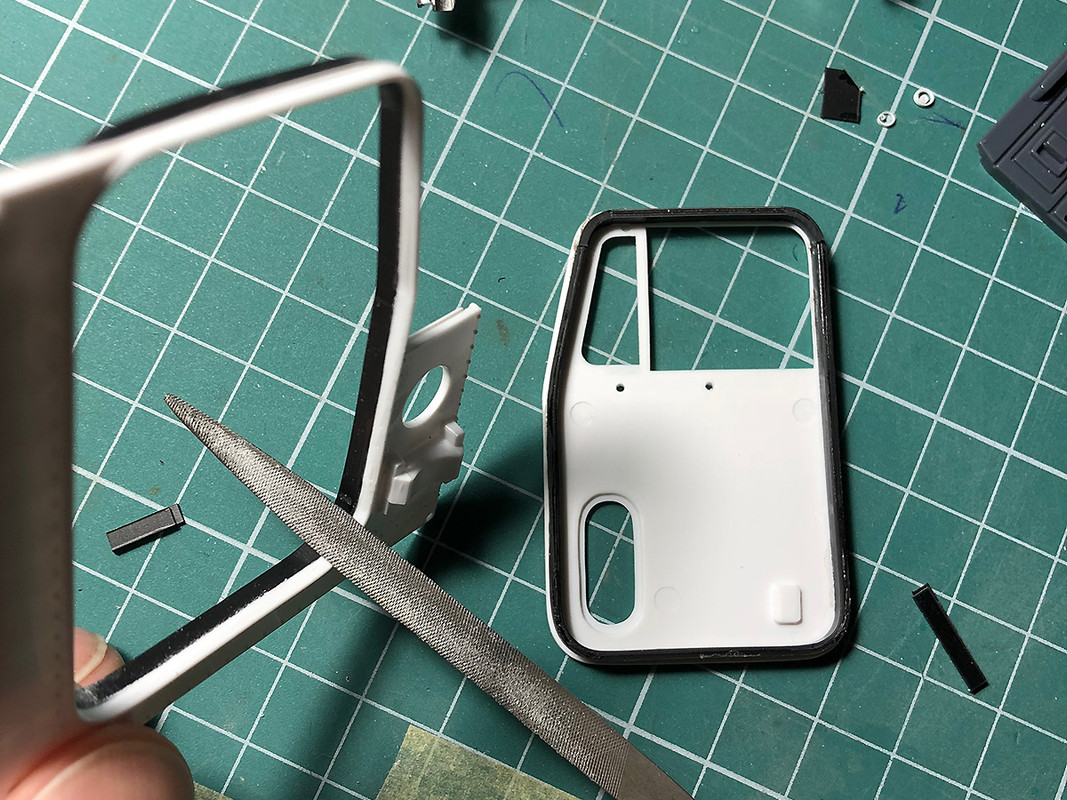

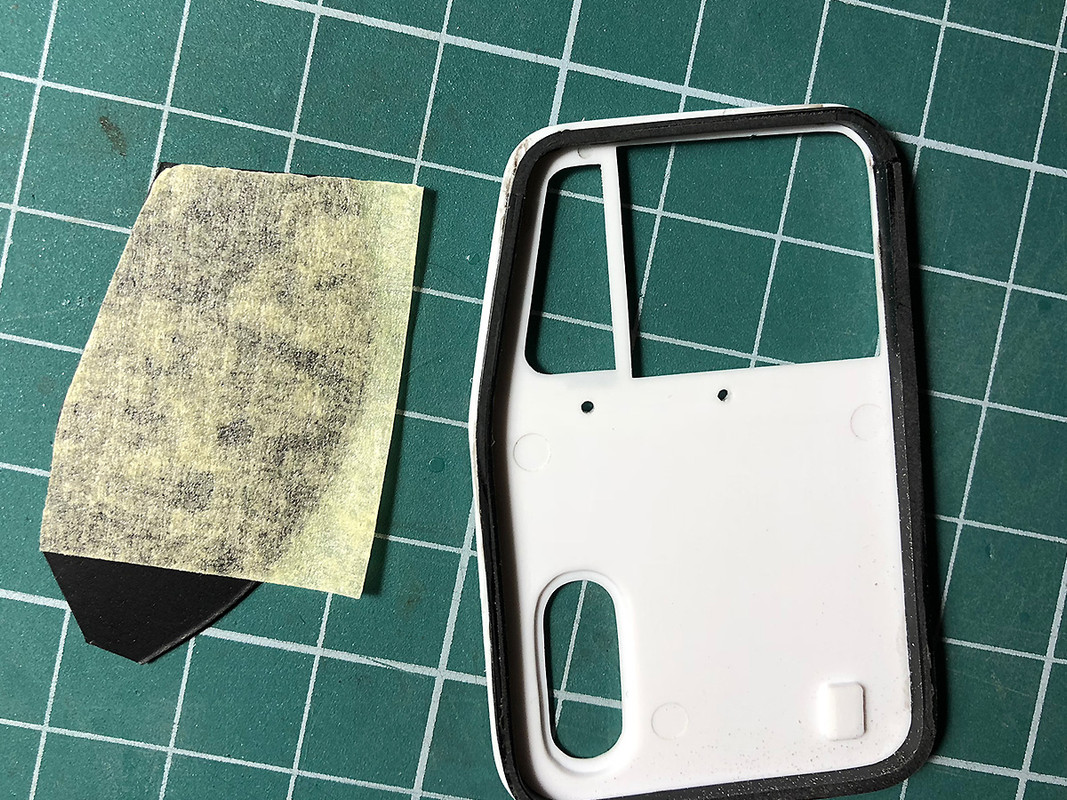

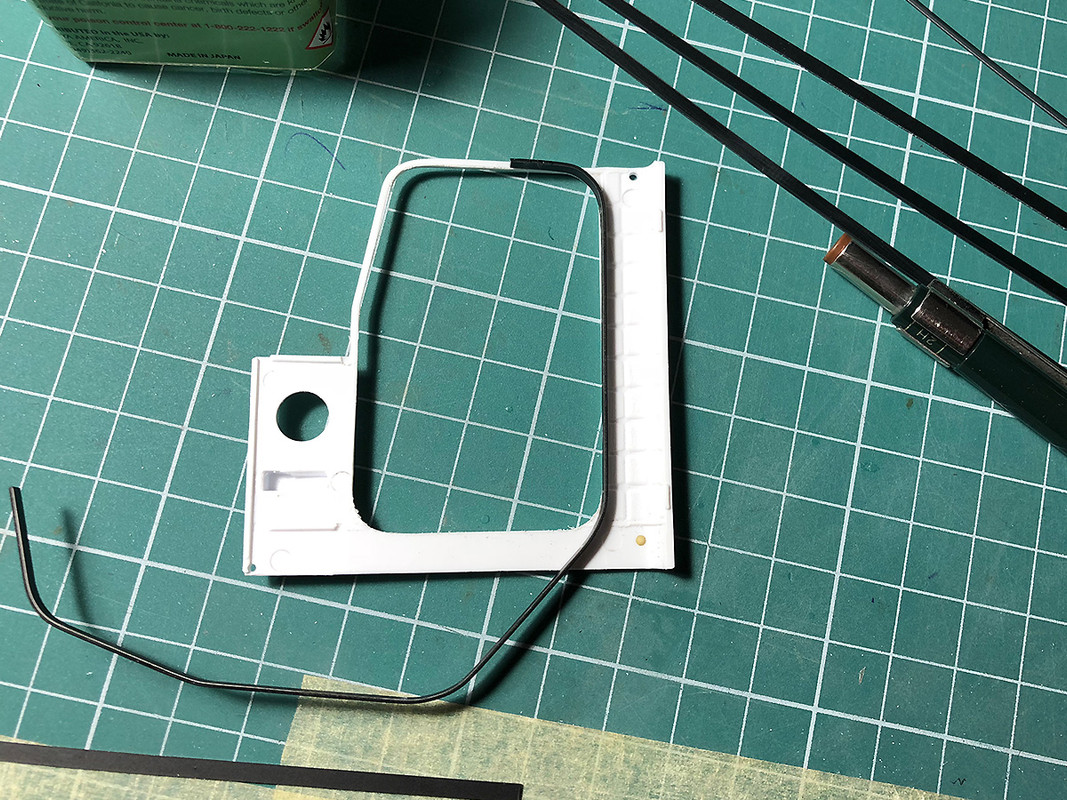

По периметру наклеил бумажный скотч, и сделал отметки в местах закругления. Вырезал полоску пластика толщиной 0.5мм шириной 2мм, и сделал загибы по измерениям.

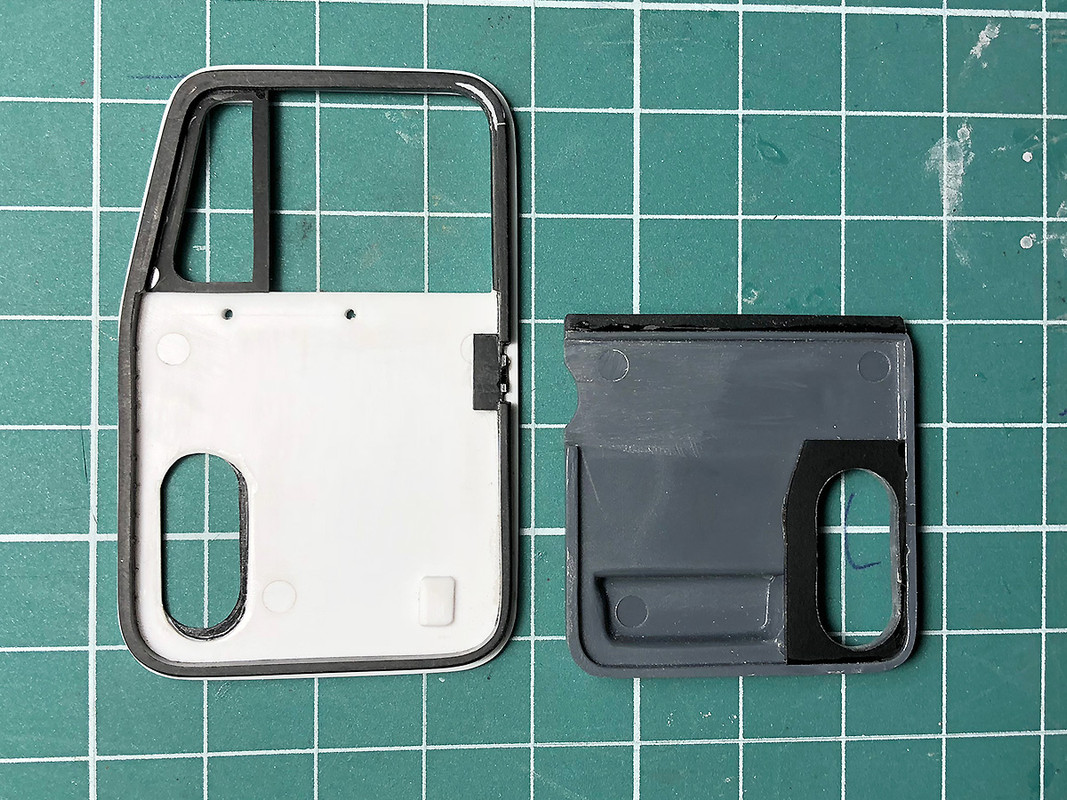

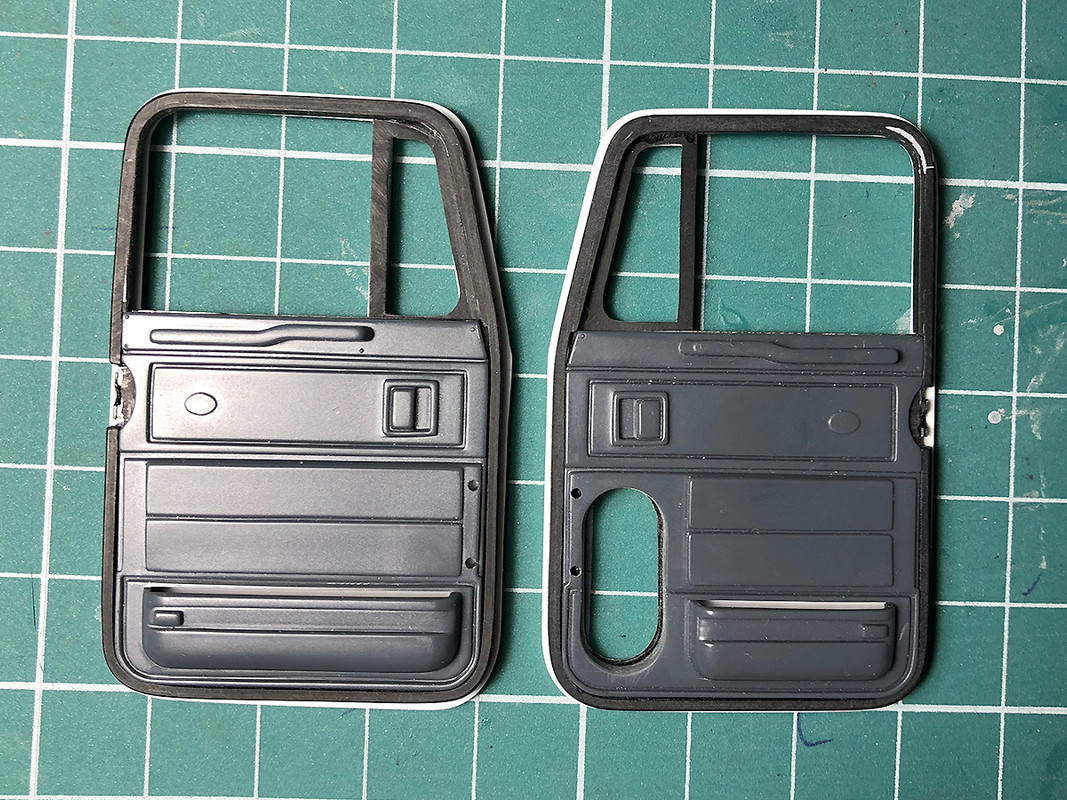

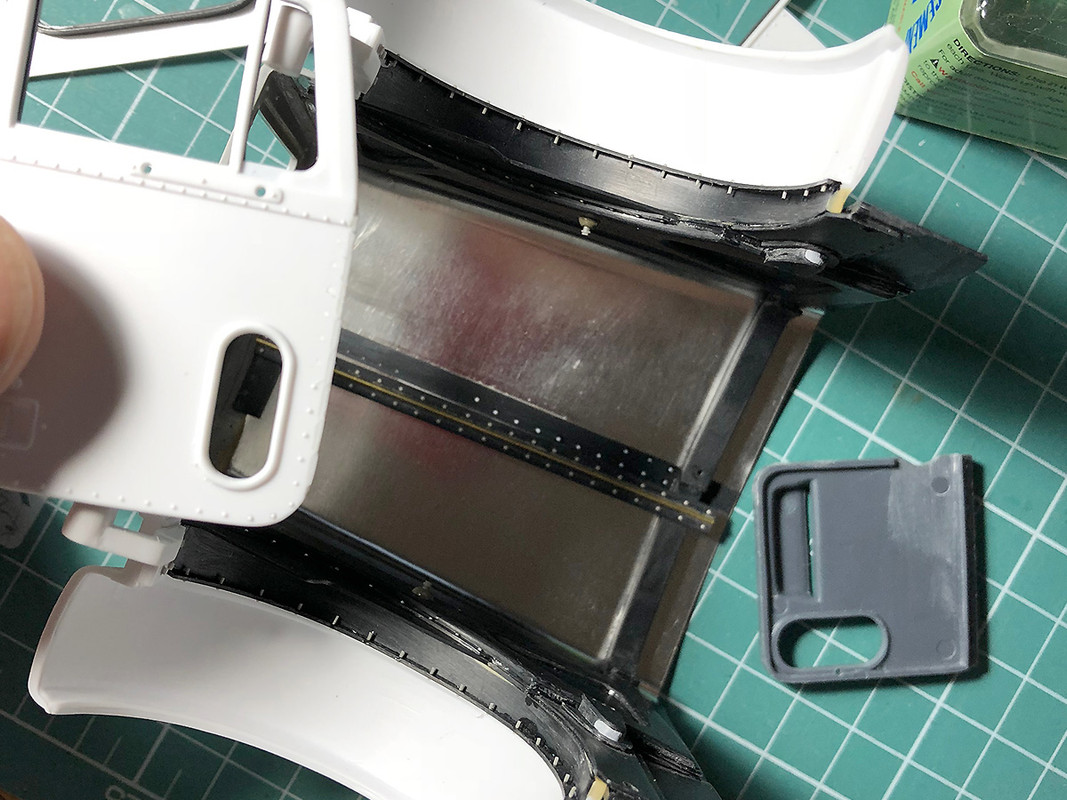

Профиль на двери делал из двух слоёв. Нижнюю часть формировал при помощи детали внутренней отделки. Верх собирал из кусочков.

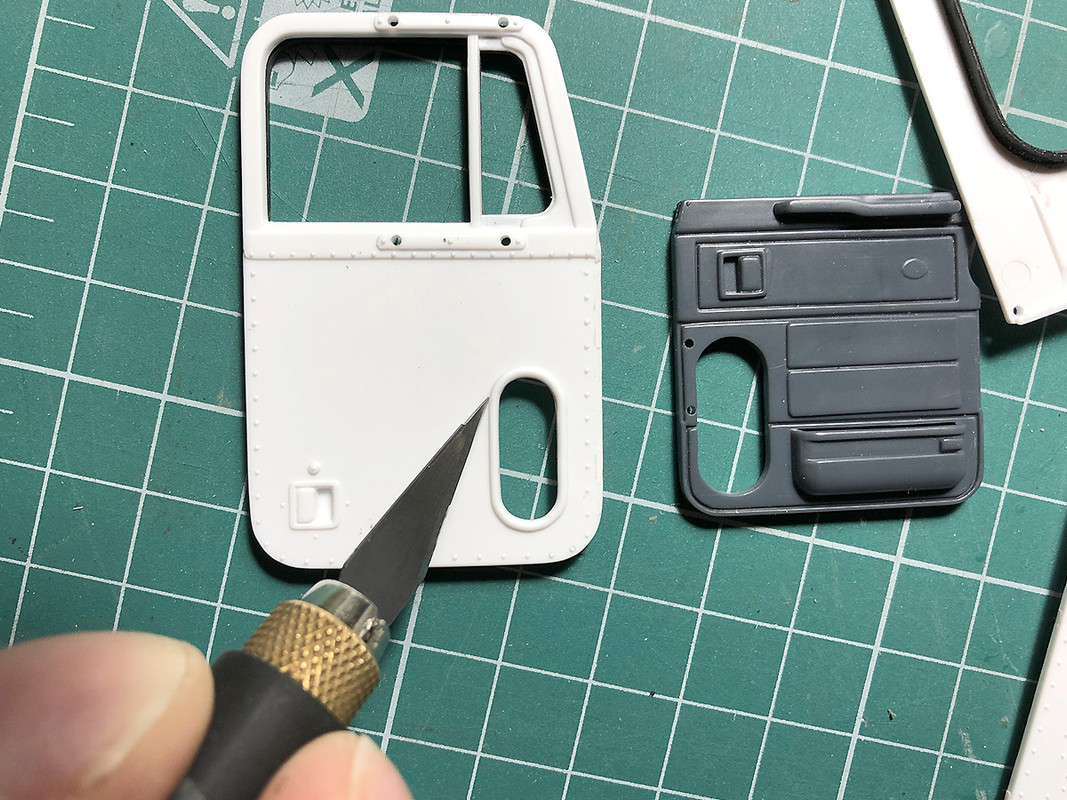

Убираю оставшийся пластик после вырезания.

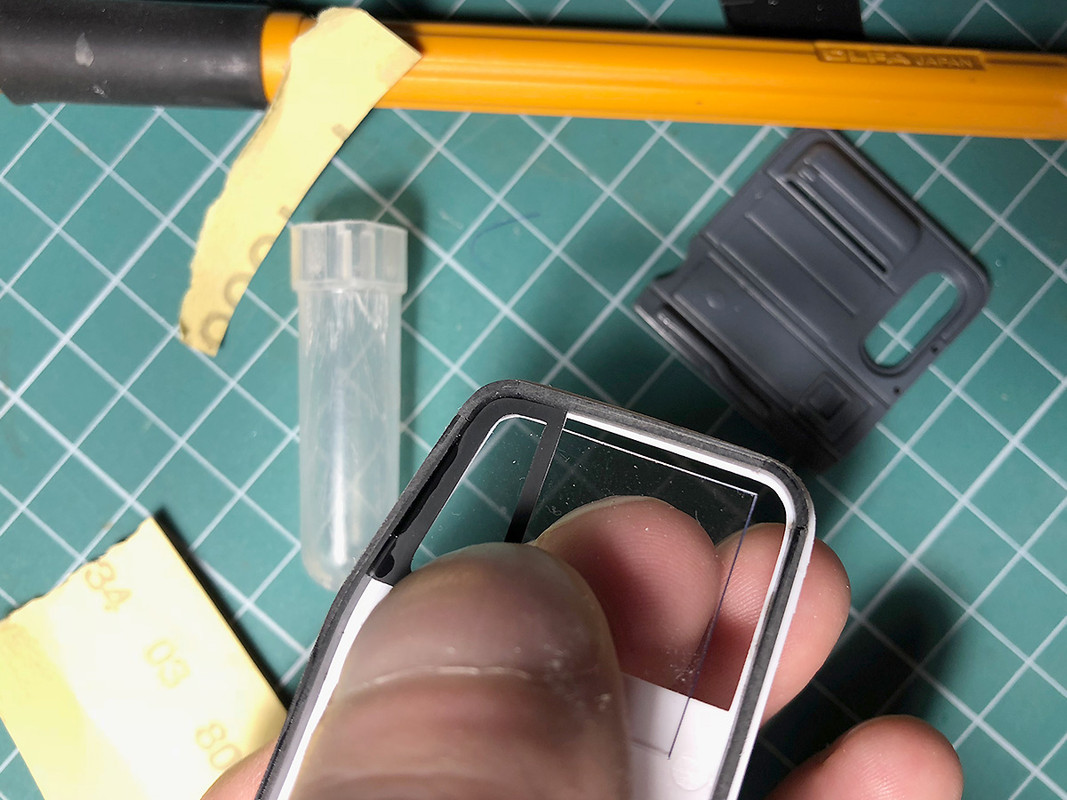

Китовое стекло невероятно толстое, заменю его на тонкое 0.3мм. Вырезал внутреннюю часть  рамки форточки.

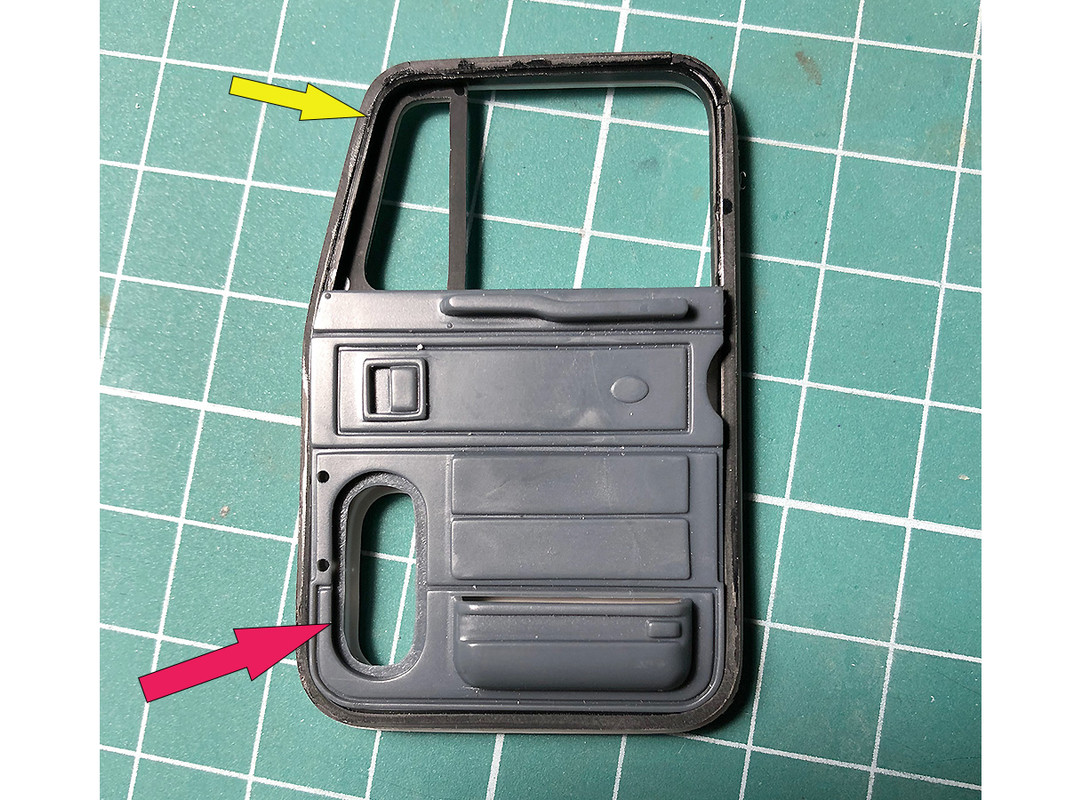

Добавил ещё один слой на рамку (жёлтая стрелка) 
Нижнее окошко. Из-за переделки, перестали совпадать внутреннее и наружнее отверстия (красная стрелка).

Срезал рамочку снаружи, заклеил, и вырезал новое отверстие.
Во внутренней части убрал ступеньку, расширил проём.

Заклёпки чтобы не пропали, срезал и переклеил на капот.

Пока ещё видны места от заклёпок, засверлил под новые.

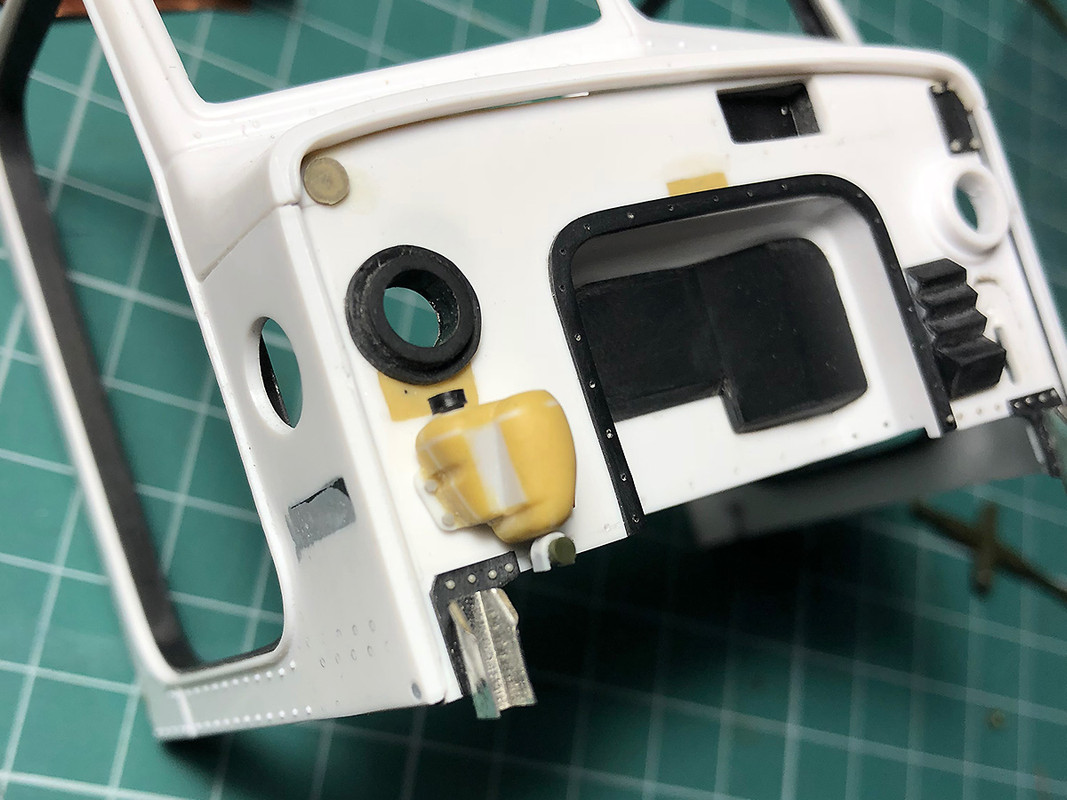

Переделанный проём и место замка.

Левая дверь была первой, но не делал фотографий.

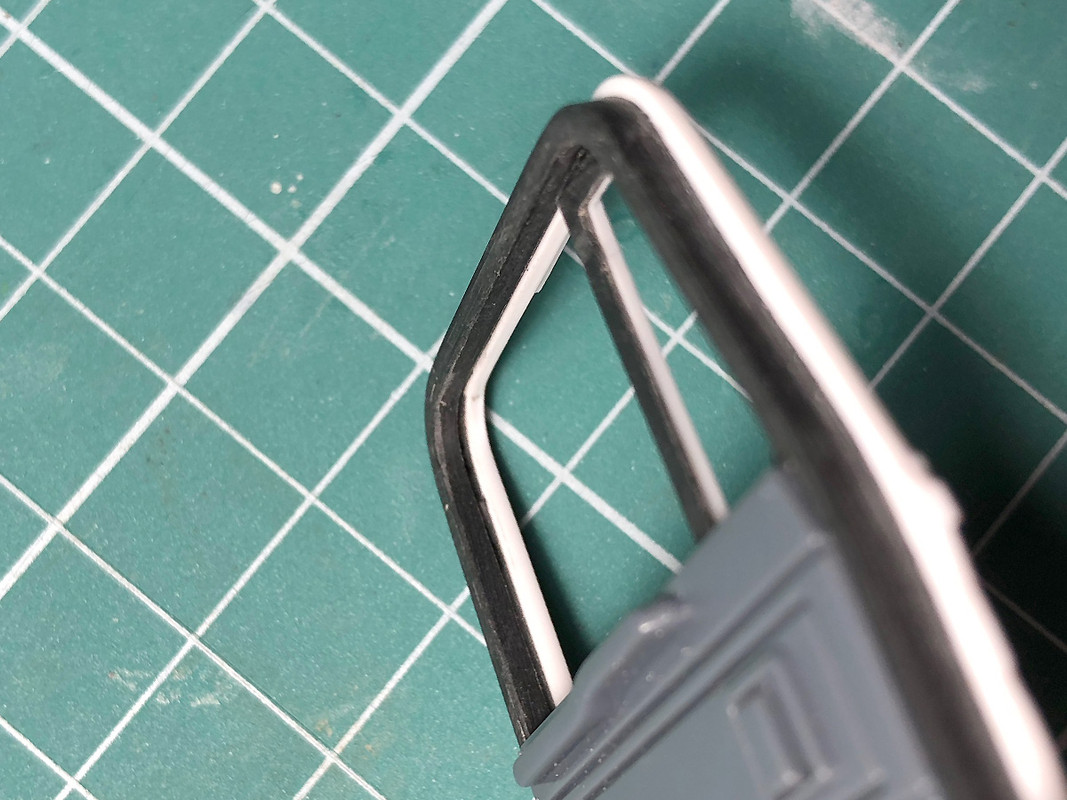

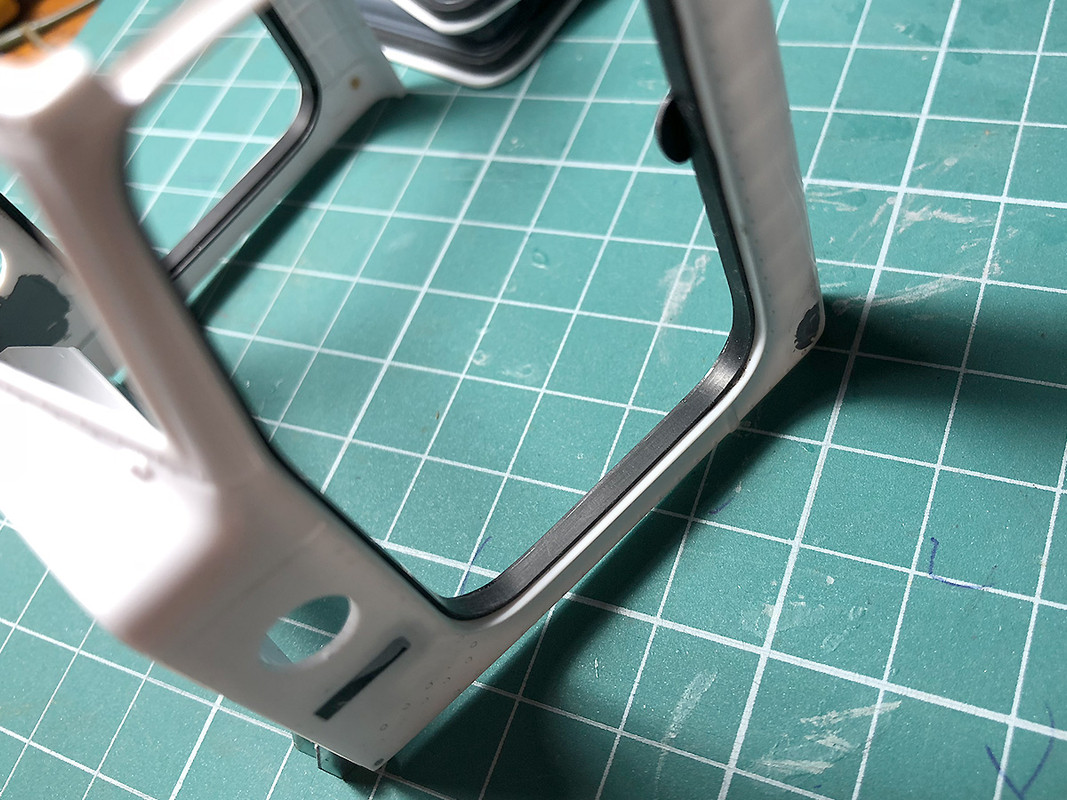

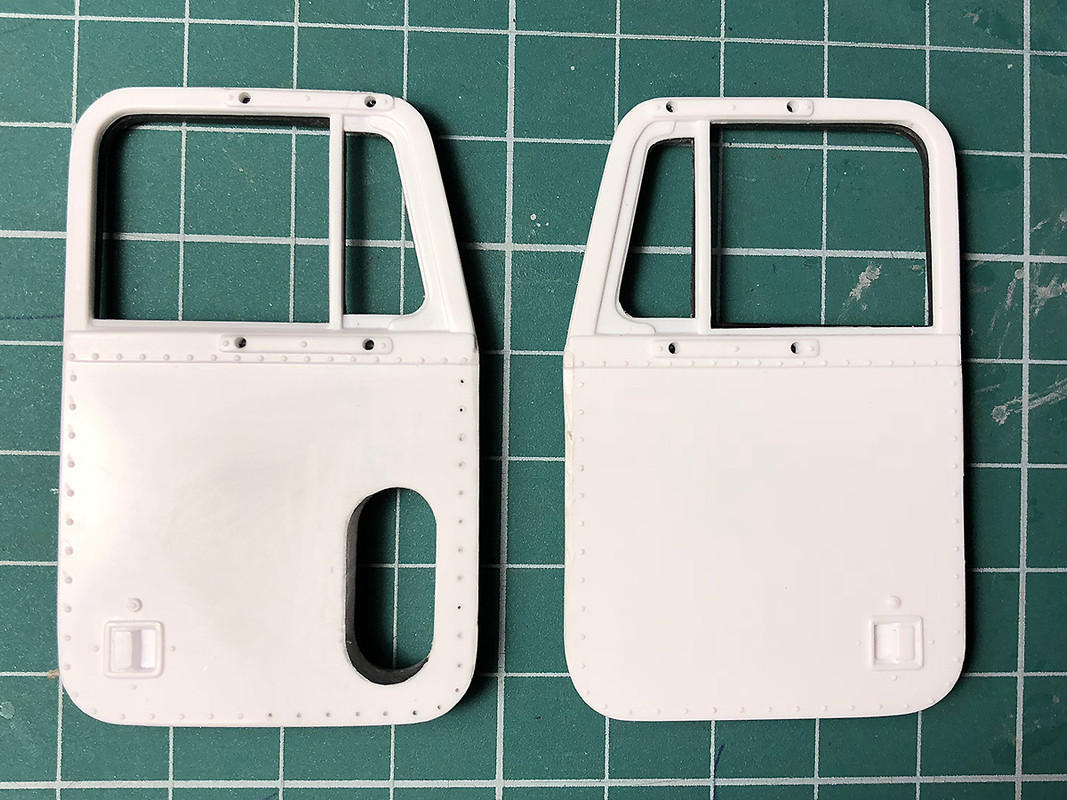

Между дверью и дверным проёмом получился очень большой зазор, решил вклеить ещё одну полоску, так даже профиль будет больше похож настоящий. Единственное что не получилось в дополнительном слое сделать фаску, все попытки оказались не удачны...

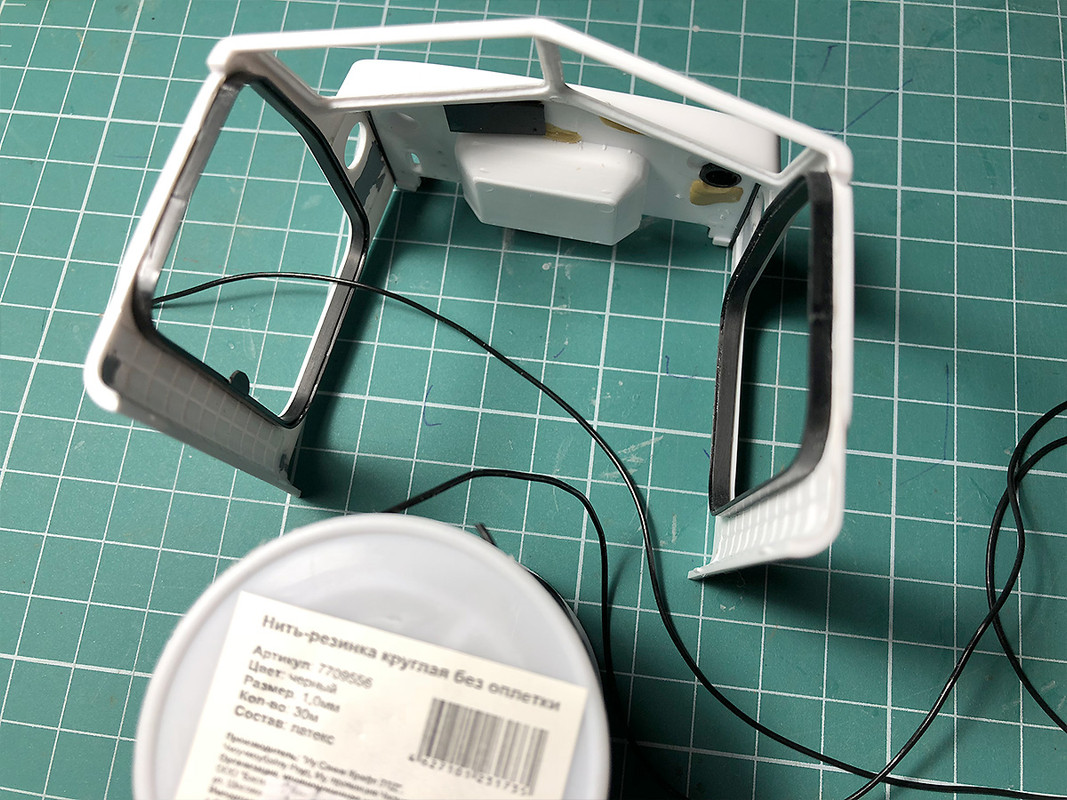

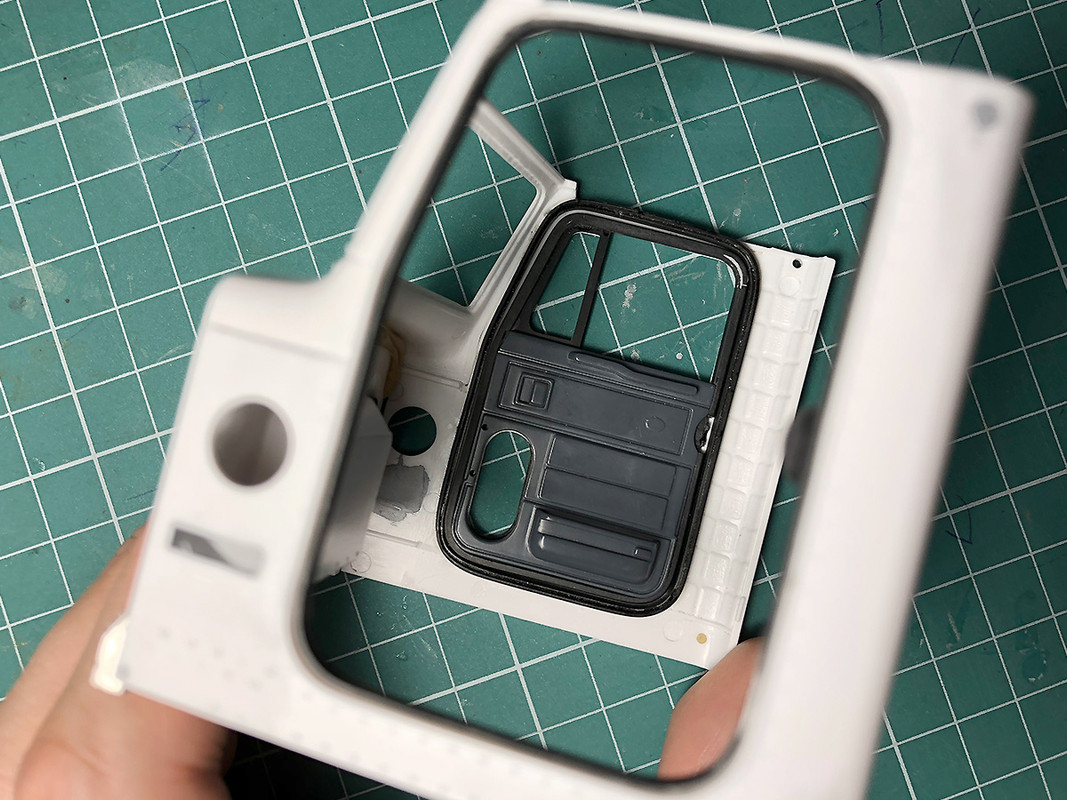

На внутреннюю образовавшуюся ступеньку, после покраски вклею такую резинку:

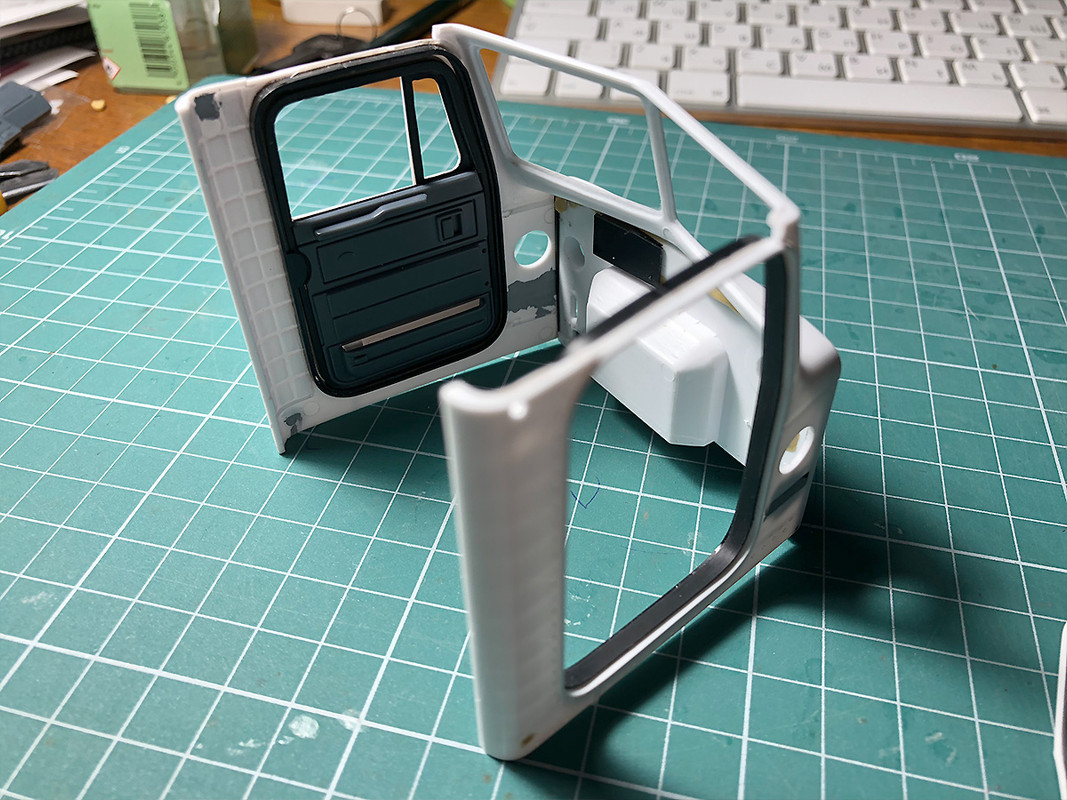

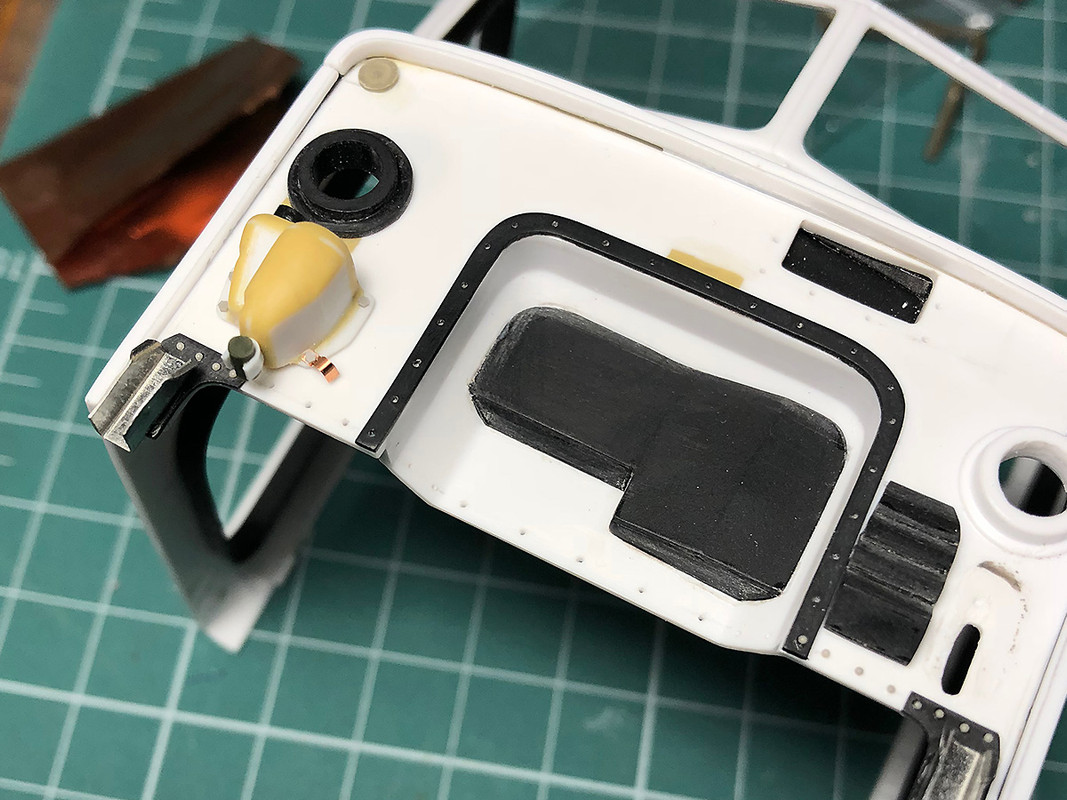

Вышло как-то так.

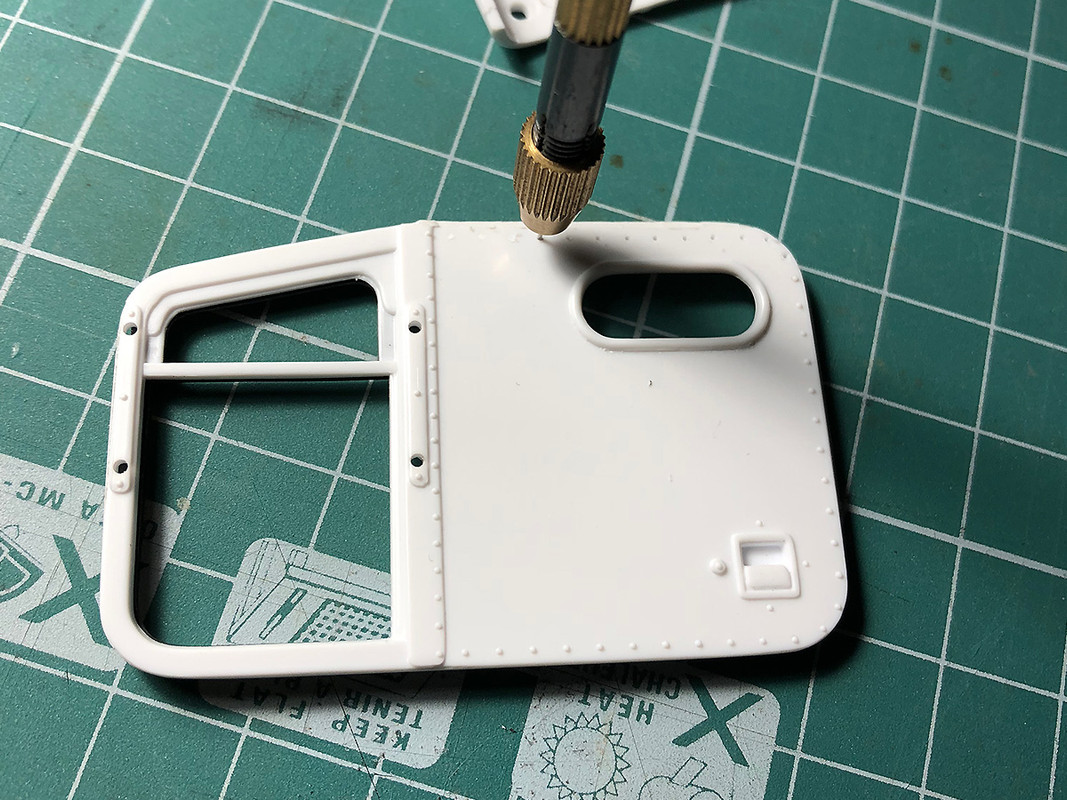

Ещё будут небольшие доработки, прорезать отверстие в ручках и ручки стеклоподъёмников.

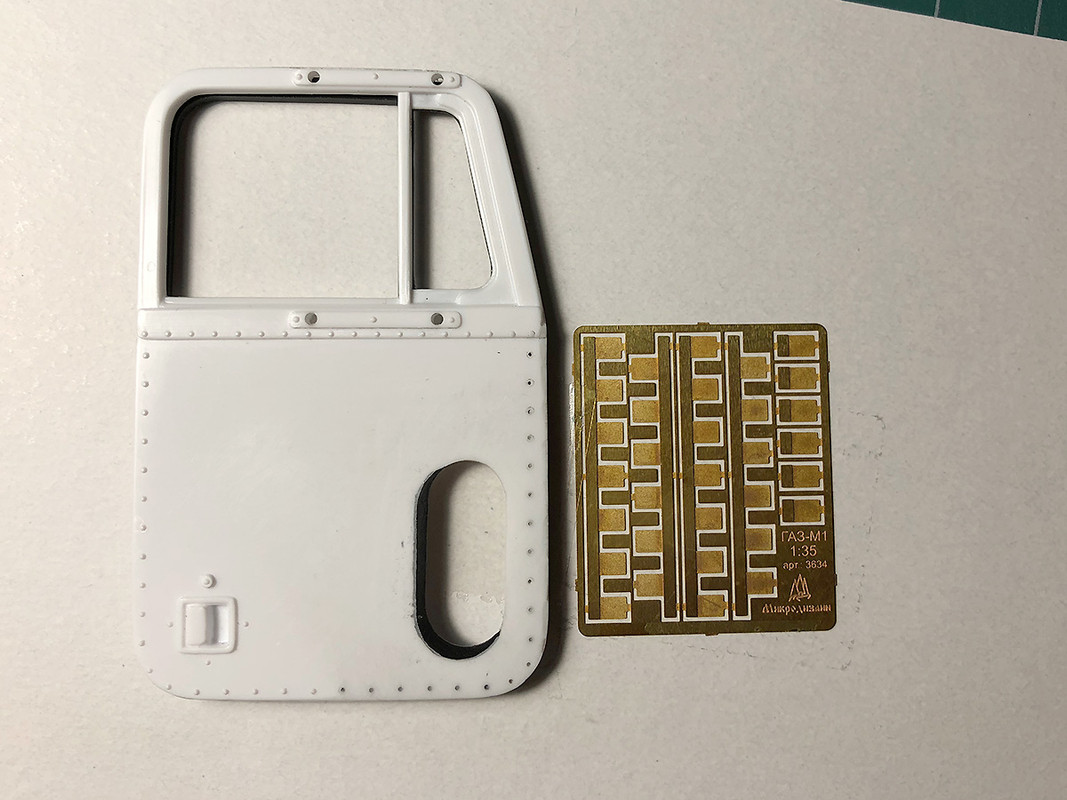

Петли попробую такие, подошли почти идеально, до идеальных не хватило 1.5mm.

Срезанную рамку с нижнего окошка вклею после окраски.
Пока всё!
